瑞芯微(EASY EAI)RV1126B OSD(字符叠加)

1. OSD简介

在某些应用场景中（比如IPCamera），会有在图像中打上水印的需求，特别是要写上【中文水印】，而opencv又无法做到支持中文。针对这种情况，EASY EAI api封装了一个字库引擎，专门用于给图像写上文字。

例如图中的绿色文字：

2. 快速上手

2.1 开发环境准备

如果您初次阅读此文档，请阅读《入门指南/开发环境准备/Easy-Eai编译环境准备与更新》，并按照其相关的操作，进行编译环境的部署。

在PC端Ubuntu系统中执行run脚本，进入EASY-EAI编译环境，具体如下所示。

cd ~/develop_environment ./run.sh 2204

2.2 源码下载以及例程编译

在EASY-EAI编译环境下创建存放源码仓库的管理目录：

cd /opt mkdir EASY-EAI-Toolkit cd EASY-EAI-Toolkit

通过git工具，在管理目录内克隆远程仓库

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此处可能会因网络原因造成卡顿，请耐心等待。

* 如果实在要在gitHub网页上下载，也要把整个仓库下载下来，不能单独下载本实例对应的目录。

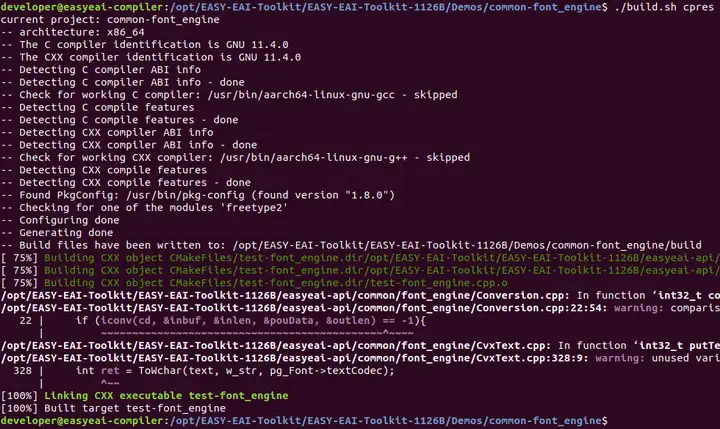

进入到对应的例程目录执行编译操作，具体命令如下所示：

cd EASY-EAI-Toolkit-1126B/Demos/common-font_engine/ ./build.sh cpres

注：

* 由于依赖库部署在板卡上，因此交叉编译过程中必须保持/mnt挂载。

2.3 例程运行

通过串口调试或ssh调试，进入板卡后台，定位到例程部署的位置，如下所示：

cd /userdata/Demo/common-font_engine

运行例程命令如下所示：

./test-font_engine

2.4 运行效果

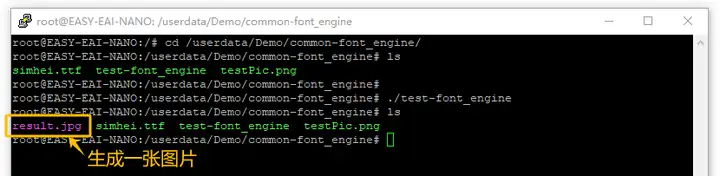

执行效果如下所示。

测试程序运行后会生成一张名为“result.jpg”的图片，如下所示。

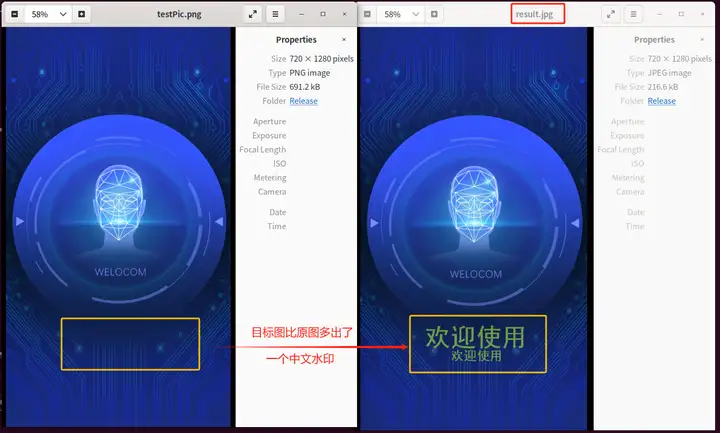

回到【编译窗口】，直接用eog命令把图片打开：

eog /mnt/userdata/Demo/common-font_engine/result.jpg & eog /mnt/userdata/Demo/common-font_engine/testPic.png &

就可看到在原图基础上，打上了【中文水印】。

若EASY-EAI编译环境提示找不到eog命令，可以采用下方操作安装一下eog命令：

sudo apt-get update sudo apt-get install eog

也可以尝试把图片，从板卡上拷到电脑上来：

cp /mnt/userdata/Demo/common-font_engine/result.jpg ./Release

API的详细说明，以及API的调用（本例程源码），详细信息见下方说明。

3. 字符串操作API说明

3.1 引用方式

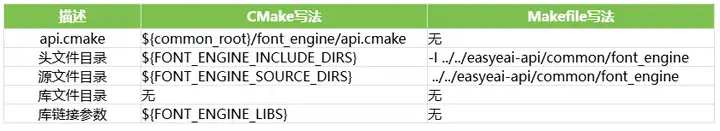

EASY EAI api库位于本仓库的easyeai-api目录中。为方便客户在本地工程中直接调用我们的EASY EAI api库，此处列出工程中需要链接的库以及头文件等，方便用户直接添加。

API源代码路径为EASY-EAI-Toolkit-1126B/easyeai-api/common/font_engine/。用户可通过源代码了解接口实现，甚至可对源码进行修改。

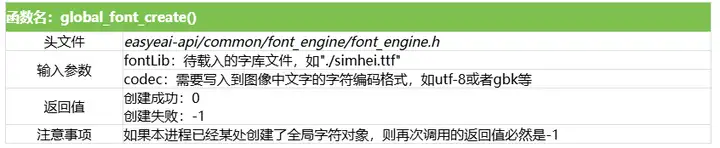

3.2 创建全局字体对象

函数原型如下所示。

int32_t global_font_create(const char *fontLib, const char *codec);

具体介绍如下所示。

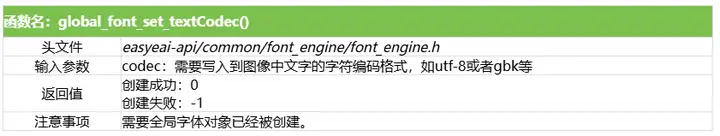

3.3 给全局字体对象按指定格式进行字符解码

函数原型如下所示。

int32_t global_font_set_textCodec(const char *codec);

具体介绍如下所示。

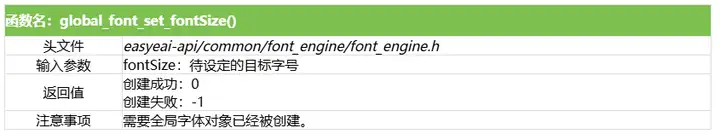

3.4 设置全局字体对象对象的字号

函数原型如下所示。

int32_t global_font_set_fontSize(uint32_t fontSize);

具体介绍如下所示。

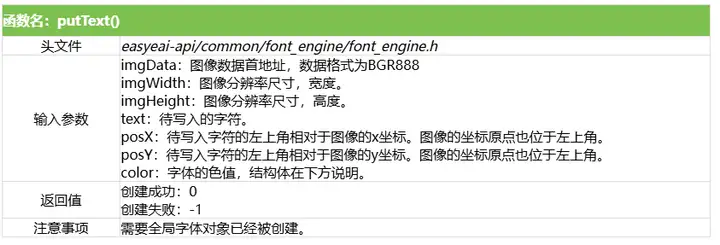

3.5 向图像写入指定字符

函数原型如下所示。

int32_t putText(uint8_t *imgData, uint32_t imgWidth, uint32_t imgHeight, const char *text, uint32_t posX, uint32_t posY, FontColor color);

具体介绍如下所示。

FontColor结构体：

typedef struct { uint8_t Alpha; //透明度通道色值 uint8_t Red; //红色通道色值 uint8_t Green; //绿色通道色值 uint8_t Bule; //蓝色通道色值 }FontColor;

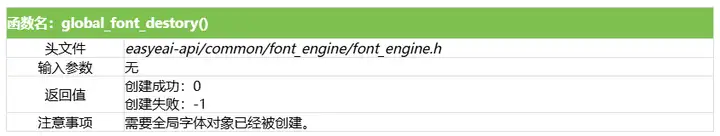

3.6 销毁全局字体对象

函数原型如下所示。

int32_t global_font_destory();

具体介绍如下所示。

4. API测试案例

示例代码路径为EASY-EAI-Toolkit-1126B/Demos/common-font_engine/test-font_engine.cpp。

以下为各个API的实际用例。

int main(void) { // 初始化字体透明度和颜色 FontColor color = {200, 135, 189, 67}; // {A, R, G, B}; // 创建全局字体 global_font_create("./simhei.ttf", CODE_UTF8); // 读取底图 cv::Mat img = cv::imread("./testPic.png"); // 写入文字 global_font_set_fontSize(80); putText(img.data, img.cols, img.rows, "欢迎使用", 210, 940, color); global_font_set_fontSize(40); putText(img.data, img.cols, img.rows, "欢迎使用", 290, 1020, color); // 保存写入文字后的底图 cv::imwrite("./res.jpg", img); // 销毁全局字体 global_font_destory(); return 0; }
