EtherNet/IP转EtherCAT施耐德PLC与基恩士AGV PLC实现工业自动化协同调度

一、案例背景

智慧物流是工业自动化与工业物联网深度融合的核心应用场景，AGV调度系统作为物料搬运核心，直接决定物流效率与流程连贯性。本次案例依托某大型智能制造工厂智慧物流仓储区，该仓储区承担全流程物料转运，采用工业自动化柔性调度架构，核心控制为双PLC主站异构架构，因总线协议不兼容导致AGV调度低效、路径优化不足，影响物流顺畅性。

物流总调度单元采用施耐德PLC作为EtherNet/IP主站，负责全局调度、任务分配与路径规划，依托EtherNet/IP协议实现上层工业物联网平台与底层设备联动，是智慧物流系统的核心控制中枢，适配工业自动化集中管控需求。

AGV执行控制单元采用基恩士AGV控制PLC作为EtherCAT主站，管控15台AGV小车的运行、定位与避障，EtherCAT协议的高速实时性适配AGV毫米级定位需求，保障物料转运精准及时。

现场为工业级仓储车间，设备密集、存在电磁干扰，要求控制设 备具备工业级防护与7×24小时连续运行能力。传统模式下，施耐德PLC（EtherNet/IP）与基恩士PLC（EtherCAT）因总线协议异构无法直接互通，形成信息孤岛，导致AGV路径冲突、空驶率高、故障响应滞后，制约调度效率。为打破通讯壁垒，项目组选用塔讯TX161-RE-ECS/EIS智能网关（兼具工业网关、物联网网关与数据采集器功能），搭建跨协议通讯链路，对接工业物联网平台，实现AGV调度数据全采集、全监控，提升调度效率与路径优化水平。

二、项目核心痛点

结合智慧物流AGV调度现场运行实际，本次项目实施前存在四大核心痛点，直接影响工业自动化调度效率，制约工业物联网在智慧物流场景的落地推进，具体如下：

1.总线协议异构，通讯壁垒突出：施耐德PLC采用EtherNet/IP协议，基恩士AGV控制PLC采用EtherCAT协议，两种工业以太网协议的帧格式、通讯机制、数据交互逻辑完全不同，PLC原生端口不支持跨协议解析，两套系统形成“信息孤岛”。总调度指令与AGV运行数据无法实时互通，只能依靠人工干预分配任务、调整路径，不仅效率低下，还易因人为操作失误导致AGV路径冲突、任务延误，无法满足工业自动化高效调度需求。

2.数据采集断层，工业物联网落地受阻：AGV调度系统缺乏专用数据采集器与工业网关，AGV小车的运行速度、位置坐标、任务完成率、故障信号，以及两套PLC的运行参数、调度指令等核心数据无法统一归集。上层工业物联网平台无法获取实时调度信息，难以实现AGV运行状态可视化、路径智能优化与调度流程数字化管控，工业物联网升级推进缓慢。

3.调度效率低下，资源浪费严重：因两套PLC无法协同联动，施耐德总调度PLC无法实时获取AGV小车的实时位置与任务状态，导致任务分配不合理、路径规划滞后，AGV空驶率维持在28%左右，远低于行业15%的平均水平。同时，多台AGV易出现路径冲突，需人工干预调整，进一步降低调度效率，造成人力、电力资源浪费，增加物流运营成本。

4.故障响应滞后，运维成本偏高：两套PLC系统独立运维，AGV小车出现故障（如定位偏差、避障失灵）时，故障信号无法跨系统传输至总调度单元，运维人员无法第一时间定位故障AGV的位置与问题根源，只能逐台排查，导致AGV停机时间长，运维效率低，间接影响物料转运进度，增加运维成本，无法满足工业自动化连续运行需求。

三、协议转换功能简介

本次项目选用的塔讯TX161-RE-ECS/EIS网关，是一款专为工业自动化现场异构总线协议互联设计的工业网关，同时兼具智能网关、物联网网关与数据采集器多重功能，核心解决不同品牌PLC、不同总线协议之间的数据互通难题，完美适配智慧物流仓储车间设备密集、电磁干扰强、连续运行的现场环境，具备以下核心优势，可精准匹配AGV调度场景需求：

1.双向协议转换，精准适配场景：网关一侧支持EtherCAT从站协议，可直接接入基恩士AGV控制PLC EtherCAT主站网络，适配基恩士PLC的EtherCAT主站配置要求；另一侧支持EtherNet/IP从站协议，无缝对接施耐德PLC EtherNet/IP主站网络，实现两种协议的双向透明转换，无需修改PLC原有程序，即插即用，大幅降低改造难度，精准实现协议转换核心需求，打通两套PLC的通讯壁垒。

2.高速实时传输，保障调度精度：采用工业级高性能处理器，数据转换延迟低于10ms，满足AGV调度毫米级定位、动态路径调整的实时通讯需求，确保施耐德总调度指令同步下发至基恩士AGV控制PLC，AGV运行状态、位置数据实时反馈至总调度单元，保障AGV调度节拍连贯与路径优化精准性，契合智慧物流高效调度的核心要求。

3.全功能数据采集，支撑工业物联网：内置数据采集器模块，可实时采集两套PLC系统的运行参数、AGV调度数据（运行速度、位置坐标、任务完成率等）、故障信息等，支持数据打包上传至上层工业物联网平台、SCADA系统，实现AGV调度数据全流程追溯与可视化监控，为路径优化、任务分配优化提供数据支撑，助力工业物联网在智慧物流场景落地。

4.工业级防护，适配恶劣现场：采用导轨式安装设计，支持24V直流工业供电，具备宽温运行（-40℃~+75℃）、电磁隔离、浪涌保护、短路保护等特性，可在智慧物流仓储车间强电磁干扰、设备密集、连续运行的环境中7×24小时稳定工作，可靠性远超普通商用网关，适配工业自动化现场严苛工况。

5.可视化配置，运维便捷：配套专用配置软件，支持拖拽式数据映射、IP地址设置、协议参数调试，无需专业编程基础，运维人员可快速完成配置与调试，后期维护成本低，适配工业自动化产线高效运维需求，可快速响应AGV调度系统的运维需求。

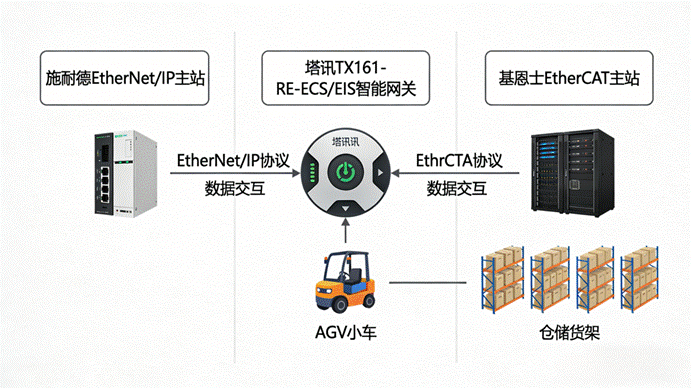

四、系统结构拓扑图

五、整体解决方案

针对项目痛点与智慧物流AGV调度的高效协同需求，本次方案以协议转换为核心，以塔讯TX161工业网关（智能网关）为硬件载体，构建“异构PLC互联+数据实时采集+工业物联网监控”的一体化解决方案，无需更换原有PLC与AGV设备，兼顾改造效率与运行稳定性，核心实施思路如下，可有效优化AGV运行路径、提升调度效率：

1.硬件组网搭建：将塔讯TX161网关的EtherCAT端口接入基恩士AGV控制PLC的EtherCAT主站网络，作为EtherCAT从站设备；将网关的EtherNet/IP端口接入施耐德PLC的EtherNet/IP主站网络，作为EtherNet/IP从站设备，完成硬件链路连接，打通两套PLC系统的物理通讯通道，确保网络连接稳定，适配仓储车间设备密集、电磁干扰强的环境要求。

2.协议转换配置：通过网关专用配置软件，完成两套总线协议的参数匹配、IP地址规划与双向数据映射，将施耐德PLC的AGV任务指令、路径规划参数、启停指令映射至基恩士AGV控制PLC，同时将基恩士PLC的AGV运行状态、位置数据、故障信号映射回施耐德总调度PLC，实现指令与数据的双向透明传输，彻底解决总线协议异构难题，实现两套系统协同联动。

3.数据采集与物联网对接：启用网关的数据采集器与物联网网关功能，配置AGV调度数据采集规则（采集频率设置为50ms/次），将采集到的实时调度数据、AGV运行参数、设备故障信息上传至工业物联网平台，搭建AGV调度监控大屏，实现AGV运行状态、任务进度、路径轨迹、故障信息的实时可视化监控，支持远程运维与数据追溯，助力工业物联网落地应用。

4.系统联调与优化：完成硬件组网与软件配置后，进行全流程联调，测试协议转换稳定性、数据传输实时性与设备协同效果，重点优化AGV路径规划算法、任务分配逻辑，解决AGV路径冲突问题，确保AGV调度全流程无缝衔接，实现路径优化与调度效率提升，满足智慧物流高效转运需求。

六、详细实施配置过程

6.1前期准备与硬件接线

1.设备清点：准备塔讯TX161-RE-ECS/EIS网关1台、工业级超五类网线若干、24V直流工业电源、导轨安装配件，核对网关型号与协议适配性，确保支持EtherNet/IP转EtherCAT双向转换，符合工业自动化现场使用标准，适配仓储车间复杂环境。

2.IP规划：规划两套PLC与网关的IP地址，避免网段冲突。施耐德PLC EtherNet/IP网段设置为192.168.1.XXX，网关EtherNet/IP侧IP设为192.168.1.10；基恩士AGV控制PLC EtherCAT网段设置为192.168.2.XXX，网关EtherCAT侧IP设为192.168.2.10，子网掩码统一为255.255.255.0，确保通讯顺畅。

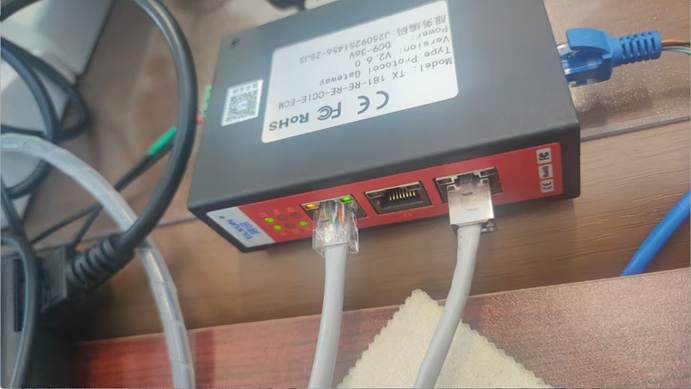

3.硬件接线：将网关EtherCAT端口通过工业网线接入基恩士AGV控制PLC的EtherCAT主站端口，网关EtherNet/IP端口通过工业网线接入施耐德PLC的以太网口；给网关接入24V直流电源，确认电源指示灯、协议指示灯正常亮起，完成物理组网，确保各设备供电稳定、连接牢固，适配仓储车间设备安装要求。

6.2网关参数配置

1.连接配置电脑：将调试电脑IP设置为192.168.1.11，与网关EtherNet/IP侧同一网段，通过网线连接网关配置端口，打开塔讯专用网关配置软件，搜索并连接网关设备，确认连接成功后进入配置界面，确保配置电脑与网关通讯正常。

2.协议参数设置：在配置软件中，一侧勾选EtherNet/IP从站模式，匹配施耐德PLC的EtherNet/IP通讯参数，导入施耐德PLC的EDS文件；另一侧勾选EtherCAT从站模式，导入基恩士EtherCAT GSDML文件，完成协议适配，确保与两套PLC通讯参数一致，保障协议转换精准性。

3.双向数据映射：根据AGV调度控制需求，配置数据映射表，将施耐德PLC的D区数据（AGV任务指令、路径规划参数、启停指令）映射至网关输入寄存器，网关转换后传输至基恩士AGV控制PLC的M区；将基恩士PLC的I区数据（AGV位置坐标、运行状态、故障信号）映射至网关输出寄存器，转换后传输至施耐德PLC的Q区，确保数据传输精准无丢失，实现指令与数据双向互通。

4.参数保存与重启：完成所有配置后，点击保存并重启网关，等待网关重启完成，确认协议指示灯、通讯指示灯正常闪烁，配置生效，记录配置参数便于后期维护，确保网关稳定运行。

6.3 PLC端程序调试

施耐德PLC端：打开施耐德Unity Pro软件，创建新项目并选择对应控制器型号，添加EtherNet/IP从站设备，搜索并连接塔讯网关，导入网关EDS文件，配置通讯数据区，调用通讯指令，测试AGV任务指令下发、路径规划参数传输功能，确保指令下发准确、及时，满足总调度需求。

基恩士AGV控制PLC端：在基恩士PLC编程软件中，添加EtherCAT从站，扫描并连接网关设备，配置输入输出数据区，与网关映射参数保持一致，编写通讯程序，实现AGV运行状态、位置数据、故障信号的实时上传与任务指令、路径参数的接收执行，测试数据上传实时性，确保AGV响应及时。

6.4数据采集与物联网平台对接

启用网关内置数据采集器与物联网网关功能，配置采集频率（50ms/次），选择核心采集数据（AGV运行速度、位置坐标、任务完成率、设备故障代码、PLC运行参数等），通过以太网将数据上传至工业物联网平台，搭建AGV调度监控界面，配置数据报表、异常报警功能，实现AGV调度数据实时监控与异常信息远程推送，助力工业物联网可视化管控。

6.5全流程联调测试

启动AGV调度系统，进行空载与带载联调，测试两套PLC指令响应速度、数据传输准确性，排查协议转换延迟、数据丢包等问题，优化AGV路径规划算法，解决路径冲突问题，确保AGV小车运行平稳、任务执行高效。联调合格后正式投入运行，试运行一周确认系统稳定，各项调度指标达到预期要求。

七、应用效果与实施前后对比

7.1实施后核心应用效果

1.打破协议壁垒，设备协同高效：通过塔讯TX161工业网关实现EtherNet/IP与EtherCAT总线协议无缝转换，两套PLC毫秒级数据交互，AGV调度指令与运行数据实时互通，彻底消除人工干预，工业自动化水平大幅提升，实现AGV调度全流程自动化协同。

2.数据全采集，物联网落地见效：依托网关的数据采集器与物联网网关功能，AGV调度核心数据实时归集至工业物联网平台，实现AGV运行状态、路径轨迹、任务进度的可视化监控与数据追溯，运维人员可远程排查故障，数据追溯效率提升100%，工业物联网在智慧物流场景实现深度落地。

路径优化，调度效率显著提升：施耐德总调度PLC可实时获取AGV小车运行状态，通过智能路径规划算法优化任务分配与运行路径，AGV空驶率从28%降至11%，单台AGV日均转运效率提升40%，物流周转周期缩短35%，大幅提升智慧物流运营效率，降低资源浪费。

故障响应提速，运维成本降低：AGV故障信号跨系统实时传输，工业物联网平台同步报警，运维人员可通过监控大屏快速定位故障AGV位置与问题根源，平均故障处理时间从45分钟缩短至10分钟，停机时间减少78%，运维成本降低25%，保障AGV调度系统连续稳定运行。

7.2实施前后核心指标对比

核心指标	实施前	实施后	提升幅度
设备通讯状态	协议异构，信息孤岛，无法互通	双向协议转换，数据实时透明传输	通讯壁垒彻底消除
AGV空驶率	28%	11%	-60.7%
单台AGV日均转运效率	32次/天	45次/天	+40.6%
平均故障处理时间	45分钟	10分钟	-77.8%
物流周转周期	8.5小时	5.5小时	-35.3%
工业物联网适配	无数据采集，无法对接平台	全数据采集，实时监控+数据追溯	实现数字化、智能化管控

八、项目总结

本次智慧物流AGV调度异构PLC互联项目，通过塔讯TX161-RE-ECS/EIS协议转换工业网关（智能网关），成功解决了施耐德EtherNet/IP主站与基恩士AGV控制PLC EtherCAT主站之间的总线协议不兼容难题，是工业自动化与工业物联网在智慧物流场景融合应用的典型实践，精准适配AGV调度高效协同、路径优化的核心需求。项目充分发挥了工业网关、智能网关、物联网网关与数据采集器的多重功能，不仅打通了现场设备层的通讯壁垒，实现了AGV调度全流程自动化协同，更搭建了完善的工业物联网数据链路，实现了AGV调度数据全采集、全监控、全追溯，助力智慧物流系统数字化升级。

从实施效果来看，该方案无需改造原有核心设备，改造周期短、投入成本低、运行稳定性高，有效解决了传统智慧物流AGV调度系统中异构PLC通讯壁垒、数据采集断层、调度效率低下、故障响应滞后的共性痛点，大幅提升了AGV调度效率、物流周转速度，降低了空驶率与运维成本，为智能制造行业智慧物流AGV调度系统的工业自动化、数字化升级提供了可复制、可推广的参考方案。

未来，依托该协议转换架构与工业物联网平台，可进一步拓展AGV AI智能路径优化、多AGV集群协同调度、无人化仓储联动等功能，持续深化工业自动化与工业物联网融合应用，推动智慧物流向更高水平的智能制造升级，助力企业提升核心竞争力，实现物流运营降本增效。
