24V供电，3A输出，S形曲线：TMCM-3351三轴电机控制模块

TMCM-3351三轴电机控制模块

24V供电，3A输出，S形曲线

如果你正在设计一台需要同时驱动三个步进电机的设备——比如三轴点胶机、半导体检测平台，或者实验室液体处理系统——你可能已经发现，市面上的多轴驱动板常常在接口数量、电流能力或闭环支持上有所取舍。

TMCM-3351 把这三个需求放在了一起：24V 供电、每轴 3A RMS 输出、支持 S 形加减速和编码器闭环，同时保留了常用的I/O 和通信接口。

核心参数一览

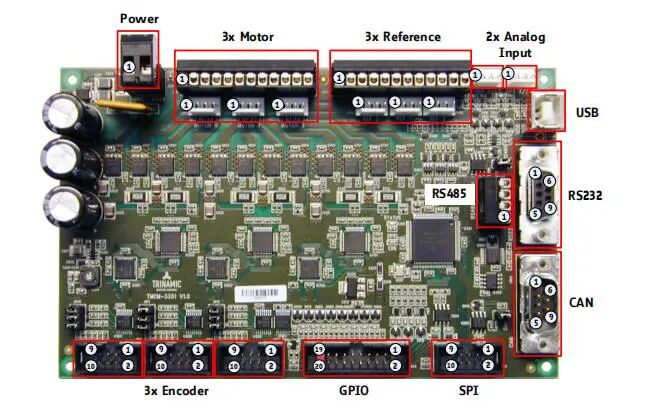

接口与 I/O：不堆料，但够用

TMCM-3351 在接口配置上走得是实用路线：

限位开关输入：每个轴一左一右，三轴共6 路，24V 兼容，内部带上拉电阻，直接接光电或机械开关都很方便。

通用数字输入：8 路，24V 兼容。

通用数字输出：8 路开漏，其中 OUT0~5 每路最大 100mA，OUT6~7 每路最大 2A——后面这两路可以直接驱动小型继电器或电磁阀，不用额外加驱动电路。

模拟输入：4 路专用，量程软件可选 0~3.3V 或 0~10V，适合接电位器、压力传感器或温度传感器。

硬件急停：1 路 Shutdown 输入，拉低后立刻禁止所有三个轴的驱动输出，比单纯靠软件响应更可靠。

通信与固件：四种接口，两种协议可选

TMCM-3351 在通信方面给了四种选择：RS485、CAN、RS232和USB。其中RS485 和 CAN 都支持总线组网，板上预留了 120Ω 终端电阻的跳线位置，方便在总线两端直接启用匹配。

USB 接口有一个比较省心的设计——支持总线供电模式：只插USB 线（不接 24V）就可以给主控芯片和 EEPROM 供电，适合参数配置、固件升级或 TMCL 程序下载。当然这时候电机不能转（USB 的 5V 带不动功率部分），但调试阶段少接一根电源线，确实省事不少。

固件版本有两个可选：

TMCM-3351-TMCL：搭载TMCL 固件，配合 TMCL-IDE 开发环境，可用高层指令快速编写运动逻辑。程序可下载到 EEPROM 独立运行，也可由上位机实时控制。

TMCM-3351-CANOPEN：CANopen 固件，硬件完全相同，适合需要接入标准 CANopen 网络的项目。

采购时按协议需求选择即可。

S 形曲线与闭环：运动更平滑，定位更可靠

TMCM-3351 的运动控制内核支持线性加速和S 形加速两种方式。S 形曲线在启动和停止阶段的加加速度是连续的，对于有振动敏感要求的应用（比如液体处理、精密点胶）会更友好。

每个轴都可以连接外部ABN 增量编码器实现闭环运行，驱动器会自动修正位置偏差，不需要上位机额外干预。编码器接口兼容差分和单端信号，跳线可配置120Ω 终端电阻：

使用差分编码器且线缆较长时，建议跳上终端电阻。

使用单端编码器时，不要启用终端电阻。

小提醒：不要在电机带电时插拔电机线。线圈电感会产生高压尖峰，可能损坏驱动 MOSFET。正确操作：先断开 24V 或拉低 Shutdown 引脚，再插拔电机。

典型应用场景

TMCM-3351 常见于以下设备中：

实验室自动化（液体处理、移液工作站）

生命科学（基因分析、自动化培养）

半导体制造（晶圆搬运、测试分选）

机器人（多轴装配平台）

工厂自动化（检测与定位）

一块板卡加一个 24V 电源，配上三个电机和若干传感器，就能搭出一个完整的运动控制子系统。
