白车身焊接线西门子 S7-1200 与 ABB 机器人工业自动化解决方案

一、案例背景

随着汽车产业向智能化、轻量化转型，白车身焊接精度直接决定整车安全性与品质，工业自动化与工业物联网融合是提质增效的关键。某大型汽车企业白车身焊接线采用精益生产设计，配备西门子S7-1200 PLC（ProfiNet主站）与多台ABB IRB 4600焊接机器人（EtherNet/IP从站），因总线协议不兼容，PLC与机器人无法直接通讯，制约生产效能与焊接质量。

为打破总线协议壁垒，企业引入塔讯TX181-RE-RE-PNS/EIM协议转换网关，作为核心枢纽实现PLC与机器人双向数据交互。该智能网关兼具数据采集器功能，实时采集焊接路径、焊枪压力等关键数据，助力PLC完成焊接参数闭环优化，最终实现焊接点位精度误差＜0.03mm、通信延迟≤500μs，显著减少焊接瑕疵，全面提升生产线智能化水平，为同类工业自动化场景提供参考。

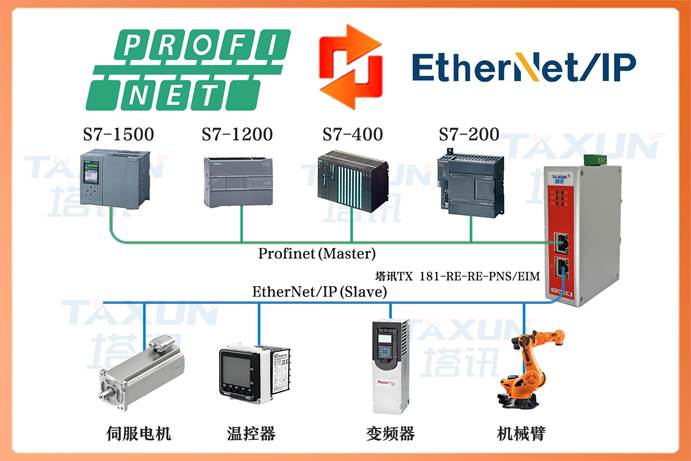

二、协议转换网关功能简介

本次选用的塔讯TX181-RE-RE-PNS/EIM协议转换网关，是适配工业自动化场景的智能网关，兼具工业网关、物联网网关与数据采集器功能，可实现ProfiNet与EtherNet/IP双向高速转换，适配白车身焊接线工业环境，核心功能如下：

1.总线协议双向转换：同时作为ProfiNet从站与EtherNet/IP主站，接收PLC的ProfiNet控制指令并转换为EtherNet/IP指令下发至机器人，同步采集机器人数据反向转换上传，实现双向互通，彻底解决协议不兼容问题。

2.高精度数据采集：支持多通道同步采集，可灵活调整采样频率，精准采集机器人焊接参数与运行数据，为PLC闭环优化和工业物联网平台分析提供可靠支撑。

3.工业级稳定性：工业级硬件设计，抗电磁干扰、温湿度变化能力强，支持7×24小时不间断运行，具备断线重连、数据缓存功能，保障通讯稳定。

4.灵活兼容：专用软件可灵活配置协议参数，无需修改PLC与机器人原有程序，即插即用，适配西门子、ABB设备，支持多台机器人并行连接，降低实施成本。

5.工业物联网扩展：支持接入工业物联网平台，实现数据可视化监控、异常预警，推动生产线从“自动化”向“智能化”升级。

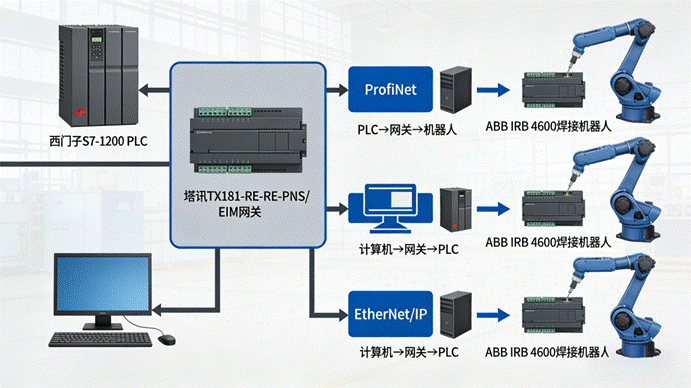

三、系统结构拓扑图

四、项目痛点

引入塔讯网关前，因PLC与机器人总线协议不兼容，生产线存在诸多痛点，制约效能提升，具体如下：

1.通讯壁垒导致协同性差：两种协议无法直接兼容，PLC无法同步下发控制指令，需人工逐台设置机器人参数，易出错且效率低；机器人数据无法实时上传，PLC无法监控异常，整线协同性差。

2.数据采集缺失，无法闭环优化：缺乏专业数据采集器与协议转换设备，机器人关键数据无法上传，PLC只能用固定参数生产，焊接精度不稳定（误差≥0.08mm），焊缝瑕疵频发。

3.生产效率低，节拍不达标：人工设置参数耗时久、需频繁巡检，焊接节拍不稳定（平均≥15秒/件），机器人故障无法及时反馈，停机时间长，违背精益生产原则。

4.不良率高，成本增加：焊接参数无法实时优化，焊接缺陷频发，不良率≥12%，返工报废增加原材料与人工成本，影响交付周期。

5.智能化水平低：生产数据分散，无法集中监控，难以接入工业物联网平台，制约企业数字化转型，无法实现精细化管理。

五、解决方案

针对核心痛点，依托工业自动化、工业物联网技术，以塔讯网关为核心，构建双向通讯与数据采集系统，具体方案如下：

1.核心架构：采用“主控-协议转换-执行”三级架构，PLC作为ProfiNet主站负责流程控制与协同调度，网关作为核心枢纽实现协议转换与数据采集，机器人作为EtherNet/IP从站执行焊接作业并上传数据。

2.协议转换：网关通过ProfiNet端口对接PLC、EtherNet/IP端口连接多台机器人，实现控制指令与数据的双向转换，确保多台机器人协同作业精度。

3.数据采集与闭环优化：网关以50ms/次频率采集机器人关键数据，上传至PLC后，PLC通过内置算法自动优化焊接参数，确保焊接精度＜0.03mm、延迟≤500μs，减少焊接瑕疵。

4.兼容与扩展：网关即插即用，适配现有设备，支持多台机器人并行连接；作为物联网网关，可接入工业物联网平台，预留扩展空间，助力数字化转型。

5.稳定性保障：工业级硬件适配现场环境，配备断线重连、数据缓存功能，结合合理布线接地，确保系统7×24小时稳定运行，保障连续生产。

六、实施配置过程

项目遵循“前期准备-硬件部署-参数配置-联调测试-试运行-验收交付”流程，全程无需停机，最大限度降低生产影响，具体过程如下：

1.前期准备阶段：组建专业实施团队，明确分工；对汽车白车身焊接线进行现场勘测，确认西门子S7-1200 PLC、多台ABB IRB 4600焊接机器人的安装位置、通讯端口、现有参数（IP地址、子网掩码、设备名称等），排查现场电磁干扰源；梳理生产需求，确定数据采集范围、协议转换规则、焊接参数闭环优化要求，结合精益生产原则明确整线协同目标；准备相关设备（塔讯TX181-RE-RE-PNS/EIM网关、工业级屏蔽网线、接线端子等）与软件（网关配置软件、PLC编程软件、机器人调试软件）；对实施人员进行技术培训，熟悉网关功能、配置流程与调试方法，确保实施顺利推进。

2.硬件部署阶段：根据系统拓扑图，进行硬件安装与布线。将塔讯TX181-RE-RE-PNS/EIM网关固定在PLC控制柜内，确保安装牢固、通风良好，远离电磁干扰源；采用工业级屏蔽网线，将网关的ProfiNet端口与西门子S7-1200 PLC的ProfiNet接口连接，将网关的EtherNet/IP端口与多台ABB IRB 4600焊接机器人的EtherNet/IP接口逐一连接；做好布线整理与接地处理，接地电阻控制在4Ω以内，减少电磁干扰对通讯的影响，确保数据传输稳定；检查硬件连接是否牢固，确保无松动、接触不良等问题，测试各设备供电正常。

3.参数配置阶段：分为网关参数配置、PLC参数配置、机器人参数配置三部分，核心是完成协议转换规则与数据映射配置，确保多台机器人协同运行。

（1）网关参数配置：安装塔讯专属配置软件，通过网线将电脑与网关连接，登录网关管理界面；配置网关基本参数，设置ProfiNet从站参数（设备名称、IP地址、子网掩码，与PLC处于同一网段），设置EtherNet/IP主站参数（IP地址、子网掩码，与所有机器人处于同一网段）；配置协议转换规则，建立ProfiNet与EtherNet/IP的数据映射表，将PLC的控制指令地址与每台机器人的指令接收地址对应，将每台机器人的运行数据、工艺数据地址与PLC的数据接收地址对应，确保多台机器人数据同步传输；设置数据采集参数，调整采集频率为50ms/次，启用数据缓存、断线重连功能；配置完成后，保存参数并重启网关，确保参数生效。

（2）PLC参数配置：打开西门子编程软件，连接S7-1200 PLC，导入网关的GSD文件，将网关添加为ProfiNet从站，配置PLC与网关的通讯参数，确保PLC能够正常接收网关上传的多台机器人数据；编写闭环优化程序，根据采集到的机器人数据（焊接电流、焊缝质量、点位偏差等），设置参数优化逻辑，当数据超出预设阈值时，自动调整下发至每台机器人的控制参数，确保多台机器人协同精度；配置数据监控程序，实时显示每台机器人的运行状态与工艺数据，设置异常报警功能，当出现焊接异常、设备故障时，及时发出报警信号，便于工作人员快速处理。

（3）机器人参数配置：打开发那科机器人调试软件，逐一连接每台ABB IRB 4600焊接机器人，配置机器人的EtherNet/IP通讯参数（IP地址、子网掩码，与网关处于同一网段），设置机器人的指令接收模式，确保能够正常接收网关下发的控制指令；配置机器人的数据上传参数，设置需要上传的运行数据、工艺数据（焊接路径坐标、焊枪压力、焊接电流等），确保数据能够准确上传至网关；调试每台机器人的焊接动作，确保与PLC下发的控制指令匹配，实现多台机器人协同作业，契合整线线平衡需求。

4.联调测试阶段：完成参数配置后，进行系统联调测试，确保各设备通讯正常、功能达标。首先，测试通讯链路稳定性，检查PLC与网关、网关与每台机器人之间的连接状态，测试数据传输延迟（要求延迟≤500μs），模拟网络波动，测试网关的断线重连功能；其次，测试协议转换功能，下发PLC控制指令，检查多台机器人是否能够准确、同步执行相应动作，采集机器人数据，检查PLC是否能够正常接收并显示；再次，测试闭环优化功能，模拟白车身工件定位偏差、焊接参数异常等场景，检查PLC是否能够根据采集到的数据自动优化焊接参数，确保焊接点位精度误差＜0.03mm；最后，测试异常报警功能，模拟机器人故障、焊接缺陷等场景，检查PLC是否能够及时发出报警信号，工作人员是否能够快速定位故障原因。

5.试运行阶段：联调测试合格后，系统进入试运行阶段，按照正常生产节奏运行，全程监控系统运行状态。记录每天的焊接节拍、焊接点位精度、白车身焊接不良率等数据，检查网关、PLC、机器人的运行稳定性，排查潜在故障；根据试运行数据，微调PLC的闭环优化参数与网关的数据采集参数，确保系统运行达到最佳状态，实现整线线平衡；对现场工作人员进行操作培训，指导其熟悉系统的日常操作、故障排查方法，确保工作人员能够熟练操作设备。

6.验收交付阶段：试运行结束后，组织企业相关人员进行项目验收，对照项目需求与预设指标，检查系统各项功能是否达标（通讯稳定性、协议转换准确性、数据采集精度、闭环优化效果等）；提交实施报告、配置手册、操作手册等相关资料；对验收过程中提出的问题进行及时整改，整改合格后，完成项目交付，进入后期运维阶段，提供长期技术支持，确保系统长期稳定运行。

七、应用效果及实施前后对比

引入塔讯网关后，成功打通协议壁垒，实现数据双向互通与参数闭环优化，工业自动化与工业物联网水平显著提升，实施前后对比如下：

对比指标	实施前	实施后	提升效果
通讯状态	协议不兼容，依赖人工操作	通讯稳定，延迟≤500μs，零丢包	打破协议壁垒，实现无缝通讯，提升协同性
焊接点位精度误差	≥0.08mm，不稳定	＜0.03mm，稳定	精度提升62.5%，减少焊接瑕疵
焊接节拍	平均15秒/件，不稳定	≤10秒/件，稳定	节拍缩短33.3%，日产能提升30%以上
白车身焊接不良率	12%以上	≤4.8%（降60%+）	每月减少损耗与返工成本约25万元
数据采集与监控	无专业采集，依赖人工巡检	网关采集，实时监控	故障排查效率提升85%，减少停机
智能化水平	自动化低，难接入工业物联网	闭环优化，支持工业物联网接入	推动智能化转型，实现精细化管理
生产线停机时间	日均≥2.5小时	日均≤0.4小时	停机时间减少84%，提升连续性

此外，项目还带来间接效益：减少人工操作与误差，节省人工成本；焊接质量稳定，提升产品竞争力；数据支撑决策，助力精细化管理；网关扩展性为工业物联网升级奠定基础，实现柔性生产。

八、案例总结

本次项目通过塔讯TX181-RE-RE-PNS/EIM协议转换网关，成功解决西门子PLC与ABB机器人的总线协议不兼容问题，构建稳定高效的工业自动化通讯系统，实现控制指令与数据双向互通及参数闭环优化，适配白车身焊接线精益生产需求。

塔讯智能网关充分发挥工业网关、物联网网关与数据采集器功能，有效解决原有生产线痛点，实施后各项指标达标，生产效率与智能化水平显著提升，降低生产成本，推动工业自动化与工业物联网技术落地。

本案例证明，协议转换网关是打破总线协议壁垒、推动制造业数字化转型的核心设备，塔讯该型号网关在汽车白车身制造领域应用前景广阔，可为同类工业自动化场景提供借鉴。

未来，企业将依托该网关拓展工业物联网应用，实现生产线数据集中管理与智能调度，持续优化工艺，助力汽车产业高质量发展。
