从线路到设备，金融用电安全系统：把每一个潜在风险都挡在门外

行业背景 程瑜 187 0211 2087

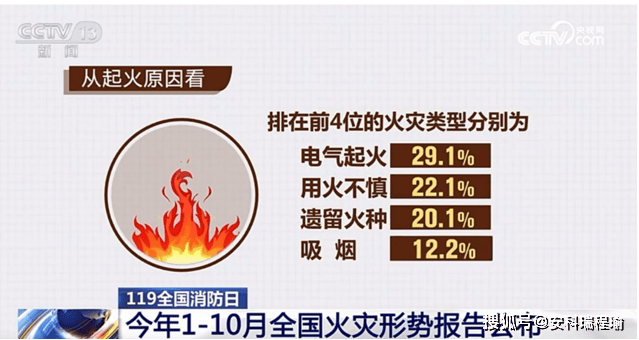

电气火灾指由电气故障引发的火灾。每年以30%的比例高居各类火灾原因之首。以50%到80%的比例高居重特大火灾之首。已成为业界重点关注的对象并为此进行着孜孜不倦的努力。

银行是国家金融行业的重点机构，是消防管理重点单位，但电气系统设计、建设、运营、使用的过程中往往忽视安全用电和规范用电

短路：电气线路发生火灾，主要是由于线路的短路、过载或接触电阻过大等原因，产生电火花、电弧或引起电线、电缆过热，从而造成火灾。

过负荷：线路年久失修使线芯暴露；绝缘受到破坏；安装、修理人员接错线路，或带电作业时造成人为碰线短路；

接触电阻过大：电气线路与母线或电源线的连接处，电源线与电气设备连接处，由于连接不牢或者其他缘由，使接头接触不良，造成局部电阻过大，会产生极大的热量，可以使金属变色甚至熔化，能引起绝缘材料、可燃物质及积落的可燃灰尘燃烧

电气线路产生电火花和电弧：电火花是电极间放电的结果。电弧是由大量密集电火花所构成的。电弧的温度可达 3000°C以上，电火花和电弧简单引起可燃物燃烧或爆炸性可燃气体、可燃粉尘的爆炸

01

电气火灾剖析

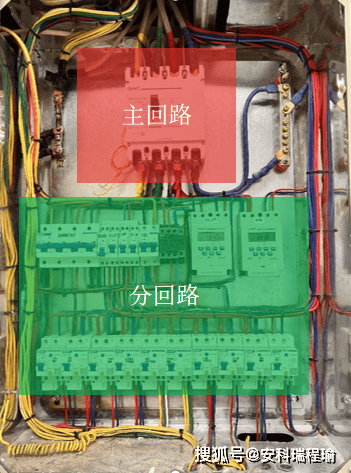

设计思路：主回路优先覆盖，分回路尽力全覆盖，隐患无盲区

空开短路保护

空开漏电保护

实现空开故障寿命监测

实现空开分合闸状态监测

实现灯箱LED定时控制+自动校时功能

实现主回路线缆搭接头温度监测

实现主回路线缆漏电流实时监测

实现主回路线缆电压监测

实现主回路线缆电流监测

实现分回路线缆搭接头温度监测

实现分回路线缆漏电流实时监测

实现分回路线缆电压监测

实现分回路线缆电流监测

实现分回路线缆故障电弧监测

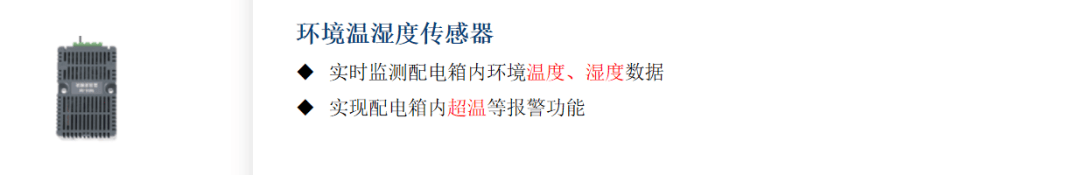

实现配电箱内整体温湿度监测

实现网络化设备实时状态上报监测

02

解决方案

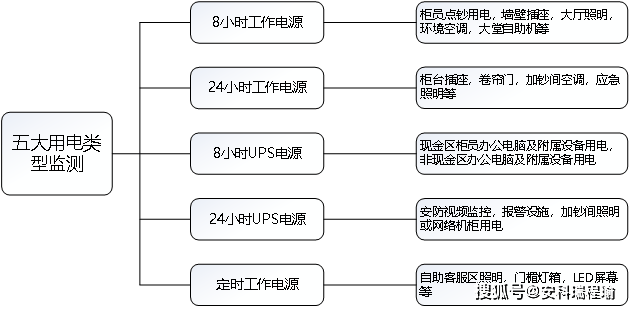

整体架构

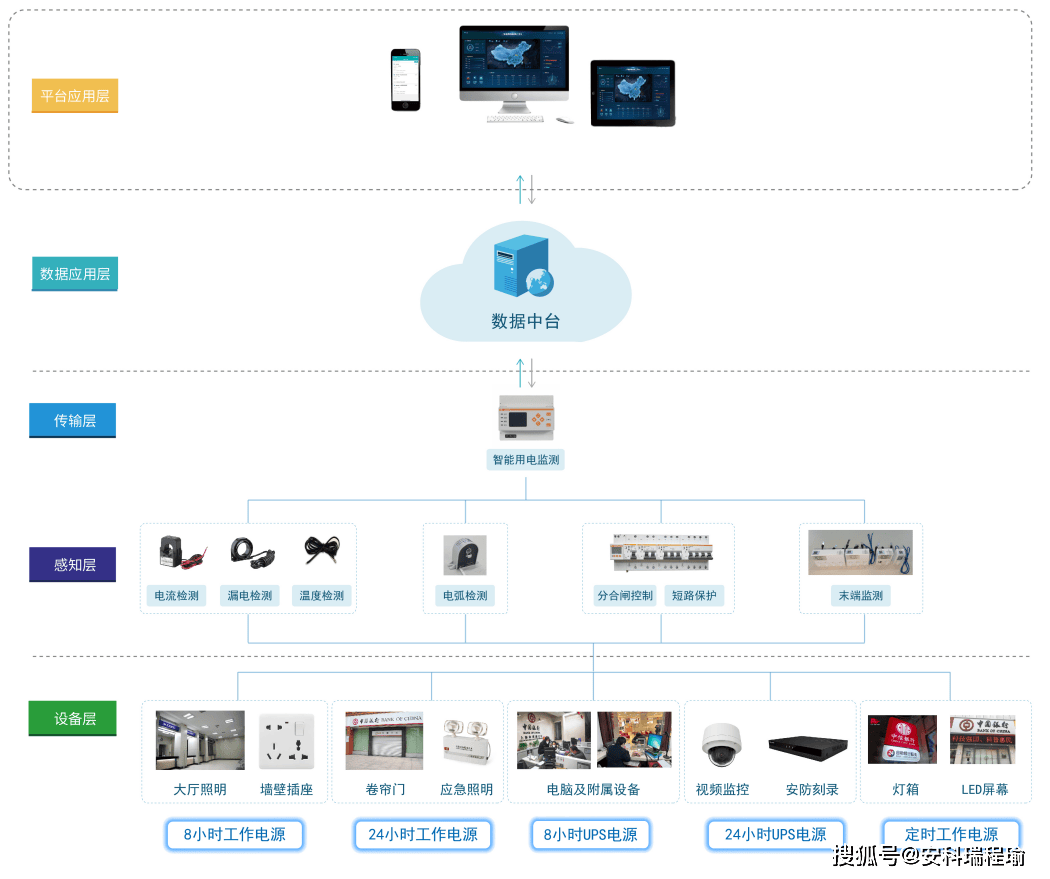

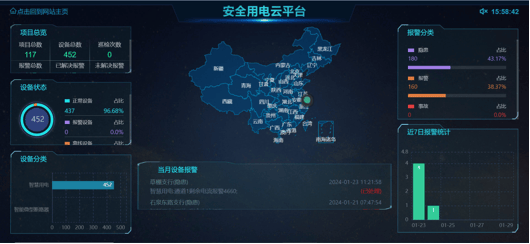

金融行业安全用电解决方案由设备感知层、设备传输层、数据应用层、和平台应用层几大部分组成。是一款基于物联网、云计算和大数据分析的用电管理、远程智控解决方案，可监测营业网点、办公大楼、自助银行等机构的电气设备，利用设备自由分组、远程配置用电计划等功能，实现用电的远程智能化管理和精细化管理。

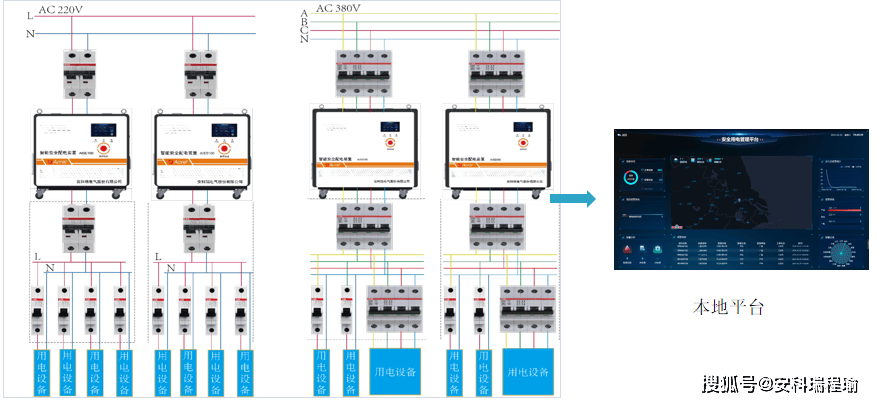

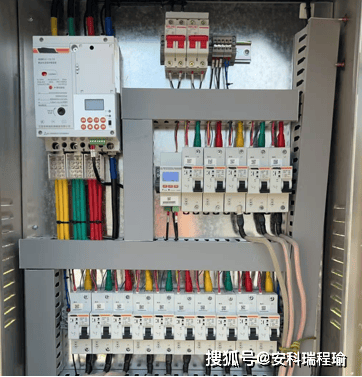

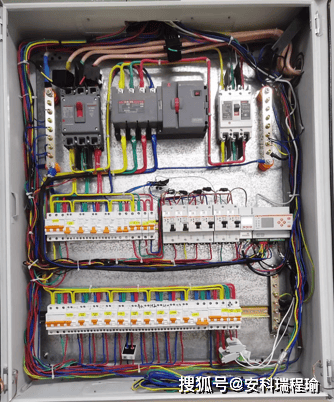

1.二三级配电箱方案（主+分回路全控）

方案说明：改动原有电气线路和设备，可操控电气设备分合闸

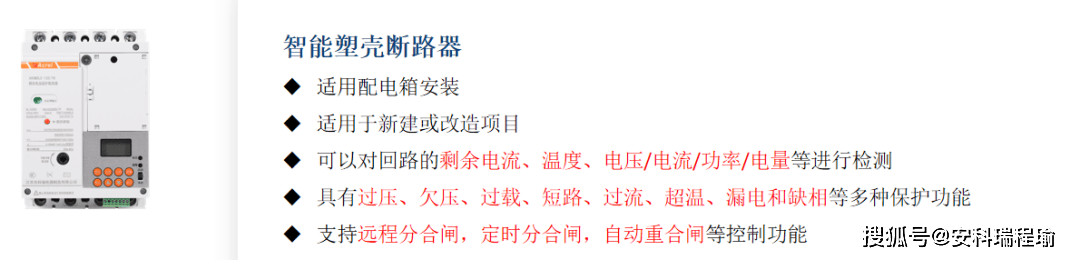

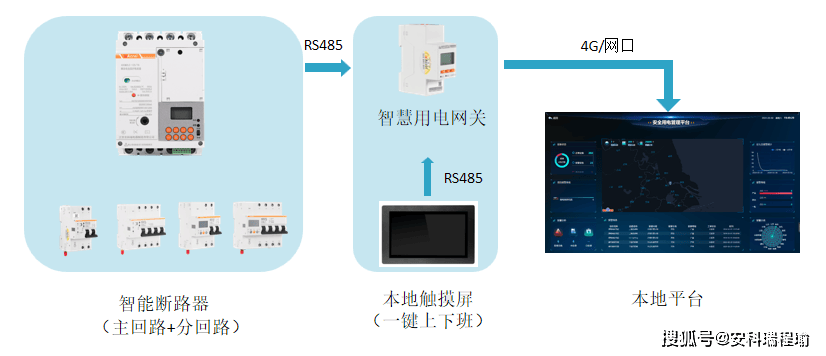

主回路更换塑壳断路器，在获取线路用电参数的同时，同时实现远程控制分合闸。

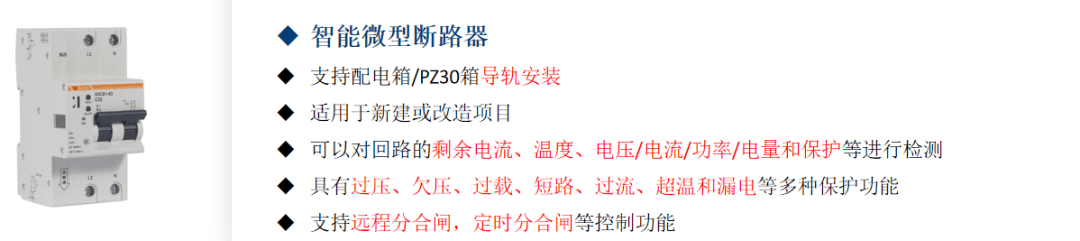

分回路更换微型断路器，在获取线路用电参数的同时，同时实现远程控制分合闸。

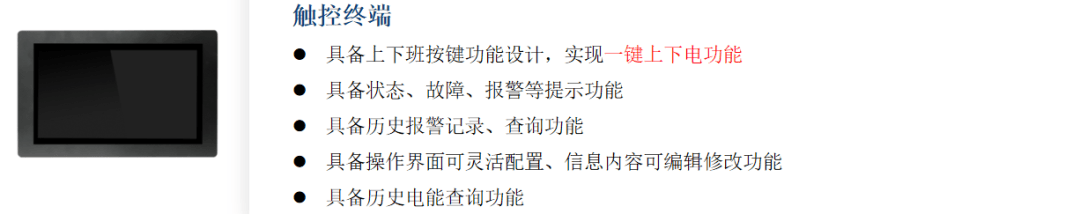

本地选择触摸屏实现数据展示和一键上下班功能。

智能断路器由智慧用电网关上传至平台。

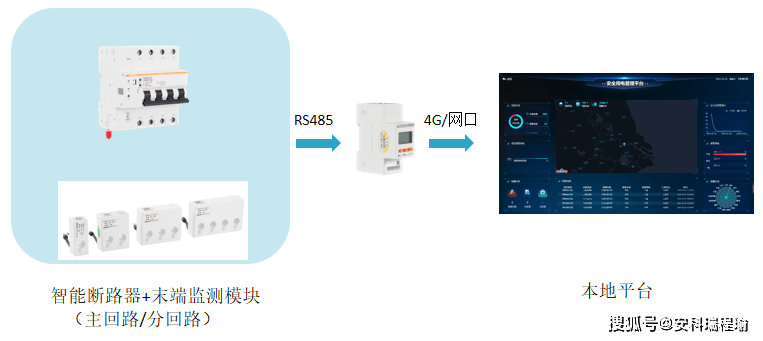

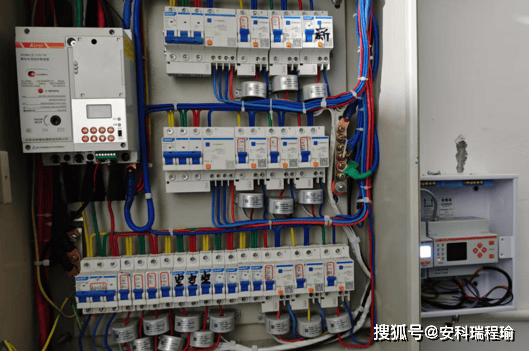

2.二三级配电箱方案（主+分回路监测）

方案说明：不改动原线路，实现配电箱电气参数监测全覆盖

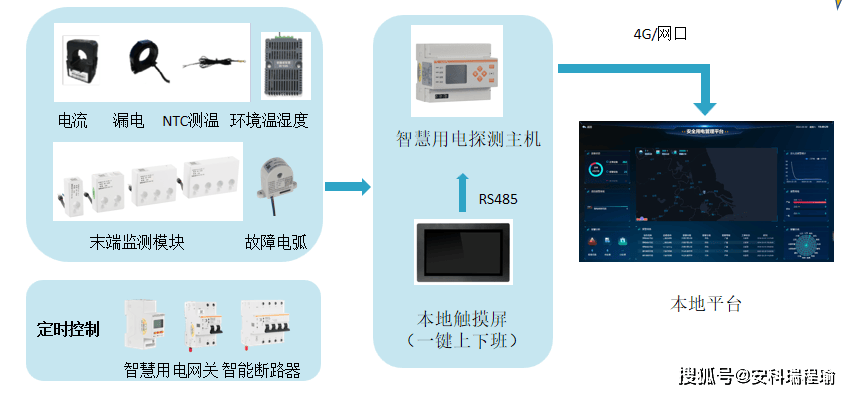

主回路加装卡扣式互感器，测温传感器，环境温湿度传感器不改动原线路，在获取线路用电参数。

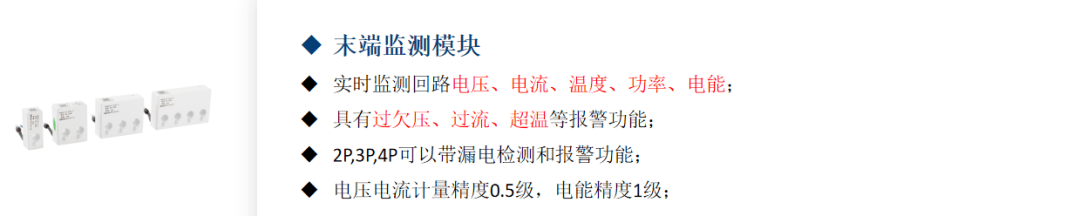

分回路加装末端监测模块不改动原线路，在获取线路用电参数。

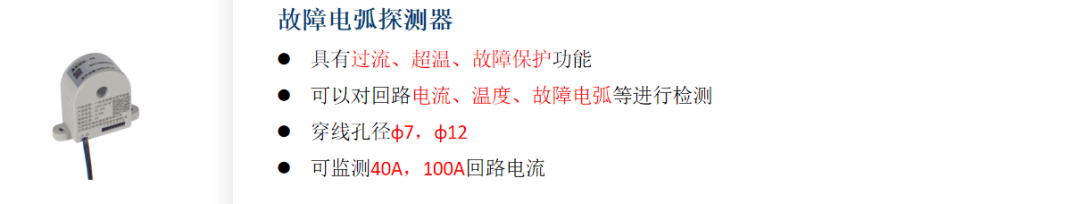

照明回路选择加装故障电弧传感器不改动原线路在线获取线路异常电弧、电火花参数。

定时控制回路选择加装智能断路器实现定时控制功能。

本地选择触摸屏实现数据展示和一键上下班功能。

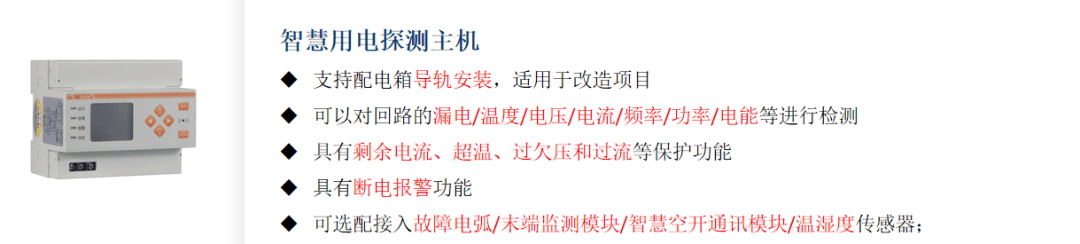

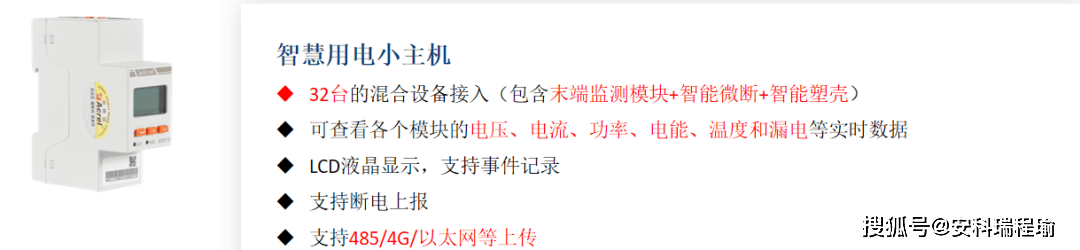

末端监测模块、故障电弧、环境温湿度模块，智能断路器统一由智慧用电探测主机上传至平台。

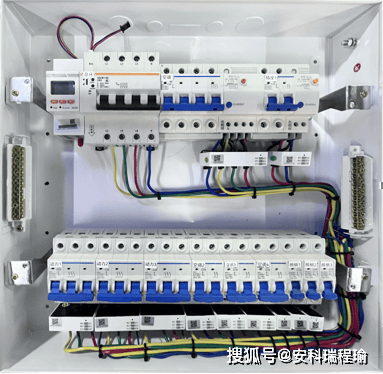

3.末端配电箱方案（主回路控制+分回路监测）

方案说明：改动原有电气线路和设备，可操控主开关分合闸

主开关更换微型断路器，在获取线路用电参数的同时，同时实现远程控制分合闸。

分回路加装末端监测模块不改动原线路，在获取线路用电参数。

末端监测模块智能断路器统一由智慧用电网关上传至平台。

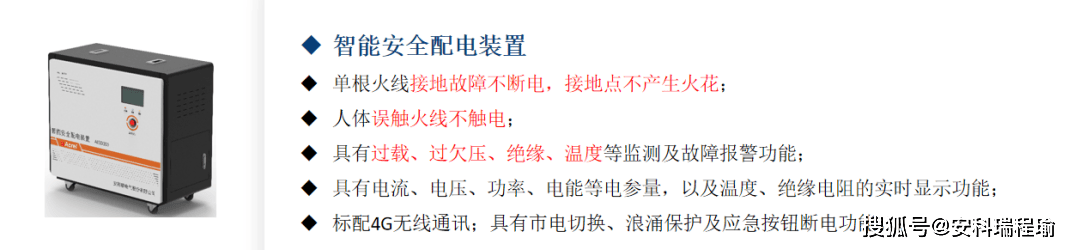

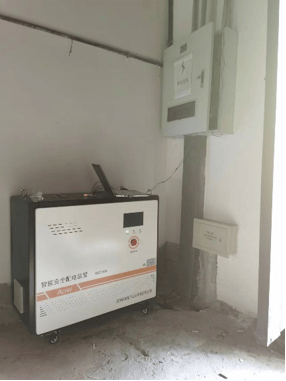

4.ATM机和数据机房用电方案(示范网点)

方案说明：改动原有电气线路，实现供电连续和电不伤人

 单根火线接地故障不断电，接地点不产生火花，人体误触火线不触电；

 具有过载、过欠压、绝缘、温度等监测及故障报警功能；

 具有电流、电压、功率、电能等电参量，以及温度、绝缘电阻的实时显示功能；

产品演示

已关注

关注

重播 分享 赞

关闭

观看更多

更多

退出全屏

切换到竖屏全屏退出全屏安科瑞电气工厂已关注

分享视频

，时长01:30

0/0

00:00/01:30

切换到横屏模式 继续播放进度条，百分之0

播放

00:00

/

01:30

01:30

全屏

倍速播放中

0.5倍 0.75倍 1.0倍 1.5倍 2.0倍 超清 流畅

您的浏览器不支持 video 标签 继续观看

金融行业安全用电如何实现？安科瑞安全用电解决方案给您答案

观看更多

转载

,

金融行业安全用电如何实现？安科瑞安全用电解决方案给您答案

安科瑞电气工厂已关注

分享点赞在看已同步到看一看写下你的评论

视频详情

03

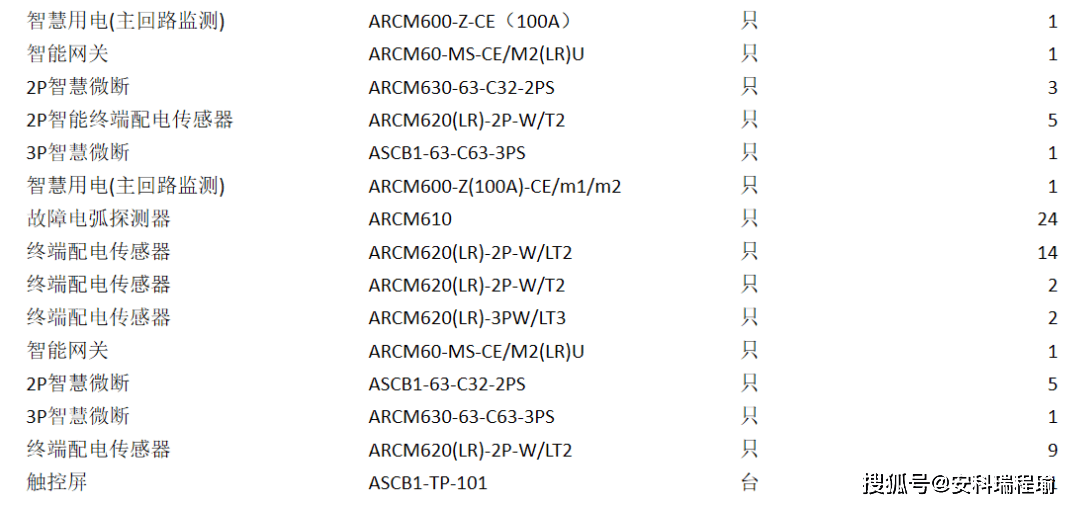

本次改造项目清单（举例）

04

典型案例-某省市农商银行智慧消防建设项目

项目背景：

为银行用电用电安全，实现对总行的配电箱和分行总配电箱进行监测和一键断电，对剩余电流、温度、电压、电流、有功功率、电能和故障电弧进行监测和保护，相关的数据上传到云平台，有效减小电气火灾的发生。

方案：

智能塑壳断路器，智能微型断路器，故障电弧探测器，智慧用电网关。

用户价值：

实现了对所有银行网点的电气系统24小时不间断监测，实时预警，提升了银行消防综合管理能力和应急处理能力，大大提升了银行用电安全。

审核编辑 黄宇
