通信协议转换的核心逻辑

RS485转Profinet属于两种不同层级的工业通信协议。RS485作为电气层协议，如同"工业高速公路"，仅规定了数据传输的物理特性（如差分信号、总线拓扑），而Profinet则是"信息交换系统"，不仅包含数据链路层，还集成了实时控制和应用层服务。这种差异使得协议转换成为必要环节：JRT激光测距传感器通过RS485接口发送原始测距数据，而Profinet网络需要将这些数据解析为符合I/O映射规范的结构化信

硬件连接的拓扑架构

在典型工业现场中，RS485转Profinet网关采用"漏斗式"接入方案。以某智能仓储项目为例，6台JRT激光测距仪通过RS485总线菊花链连接，末端接入RS485转Profinet网关的RS485端口。该网关的Profinet端口则通过标准以太网电缆接入西门子S7-1500 PLC的PN接口，此时网关相当于"翻译官"，将非实时RS485报文转换为具有严格时标的Profinet周期数据。

RS485转Profinet网关参数配置的关键步骤

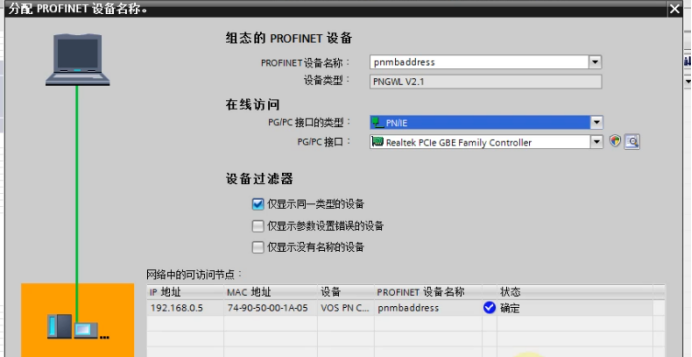

PN端网络参数：在博途（TIA Portal）中创建新IO设备时，需确保RS485转Profinet网关的IP地址（如192.168.0.5）与设备名称（如"PNMBaddress"）完全匹配。这相当于为翻译官分配明确的"工作证"信息。

RS485端口设置需重点关注三个参数：波特率（建议9600bps）、校验位（偶校验）和停止位（1位）。

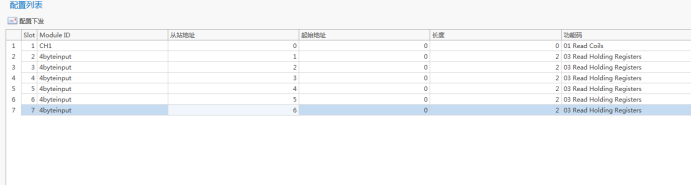

特别需要注意的是，JRT传感器的地址码（0x01-0xFF）必须与RS485转Profinet网关配置的站号一一对应，这如同给每个设备颁发唯一的"通行证"。

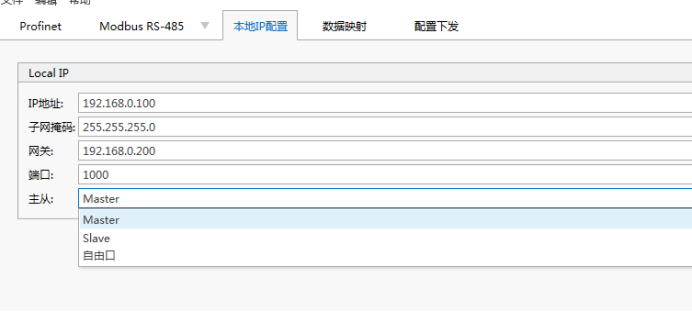

工作模式选择：当多个JRT设备共存时，建议采用主从模式。此时RS485转Profinet网关作为主站周期性轮询各从站设备，轮询周期可设置为100ms级，恰好匹配多数物流分拣系统的响应要求。

数据映射与功能激活

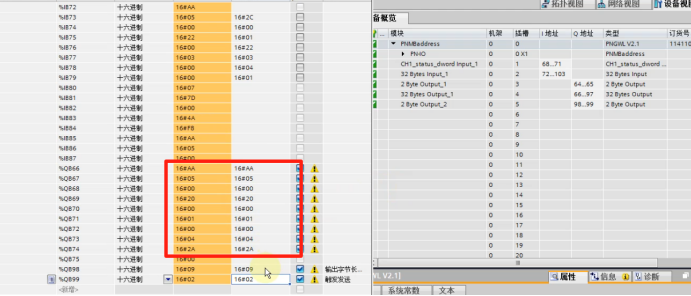

完成物理连接和基础配置后，真正的技术挑战在于数据帧的解析与功能映射。JRT传感器上电后默认处于待机状态，此时需要通过RS485转Profinet网关发送特定的0xAA 0x05唤醒指令。在Profinet层面，这对应着向PLC%MW100写入系统命令字

通过上述技术解析可见，RS485转Profinet网关不仅是协议转换器，更是工业物联网的"语言中枢"。其配置精髓在于精确把握物理层、数据链路层和应用层的参数对应关系，这需要工程师既懂底层通信原理，又要熟悉PLC编程规范。随着智能制造的发展，这类网关正从简单的协议转换向边缘计算节点演进，未来或将集成AI算法实现数据预处理，这无疑是工业自动化领域的下一个技术风口。
