IP2332至为芯支持5V输入的单节锂电池同步降压充电管理芯片

英集芯IP2332是一个应用于无人机、电动工具、TWS耳机、智能穿戴设备的单节锂电池同步降压充电管理SOC芯片。最大充电电流2.4A，5V输入、3.7V/2A条件下转换效率达92%。支持标准锂电池及磷酸铁锂电池。开关频率500KHz，平衡效率与电磁干扰（EMI）表现。兼容Type-C接口等主流充电协议。支持2路LED灯显，LED1具备恒流输出功能及呼吸灯定制。内置功率MOS，外围器件需求极少，显著降低BOM成本并缩小PCB尺寸。采用ESOP8封装形式，适配小型化设计需求。

一、同步开关架构：高效与紧凑的完美平衡

英集芯IP2332采用同步开关降压架构，内置功率MOS，仅需搭配电感、电容等少量外围器件即可构建完整充电方案。这一设计显著缩小了PCB尺寸，降低BOM成本约20%-30%，尤其适合对空间敏感的TWS耳机充电仓、智能手表等小型设备。

在充电效率方面，IP2332表现卓越：5V输入、3.7V/2A条件下转换效率达92%，发热量较线性充电方案降低30%，即使在大电流快充场景下也能保持低温运行。其2.4A最大充电电流可通过外部电阻灵活调节，兼容标准锂电池（4.20V）及磷酸铁锂电池（3.5V-4.4V定制电压），满足多样化电池需求。

二、多重保护机制：安全充电的“防火墙”

IP2332构建了从输入到芯片级的全链路保护体系：

输入保护：欠压、过压自动关断，防止适配器异常损坏设备；

输出保护：过充保护精准控制电池电压，延长电池寿命；

温度保护：NTC温度监测支持5段式JEITA标准，低温/高温时停止充电，中低温/中高温时动态调整充电电流或电压；

芯片级保护：过温关断、ESD 4KV防护，确保芯片在极端环境下稳定运行。

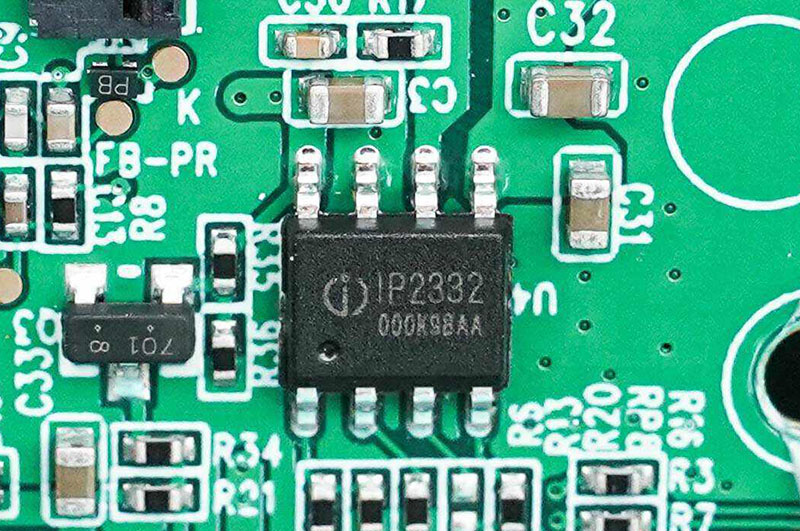

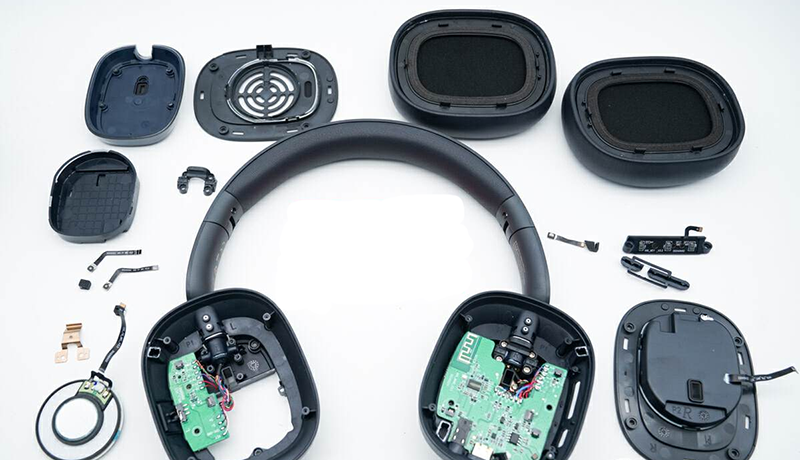

以某头戴降噪耳机为例，其搭载的800mAh锂离子电池通过IP2332实现120小时超长续航。芯片的低功耗设计（VIN=0时BAT端耗电<2μA）进一步减少待机损耗，而多重保护机制则确保用户长时间使用安全无忧。

三、灵活适配与用户体验升级

IP2332支持Type-C接口等主流充电协议，并可通过2路LED灯实现状态可视化：LED1支持恒流输出及呼吸灯定制，LED2指示充电进程，提升产品交互体验。

在应用场景上，IP2332展现出极强的适应性：

TWS耳机充电仓：为单节锂电池提供同步充电，支持快速补电；

移动电源：5V输入下支持2.4A快充输出，缩短充电时间；

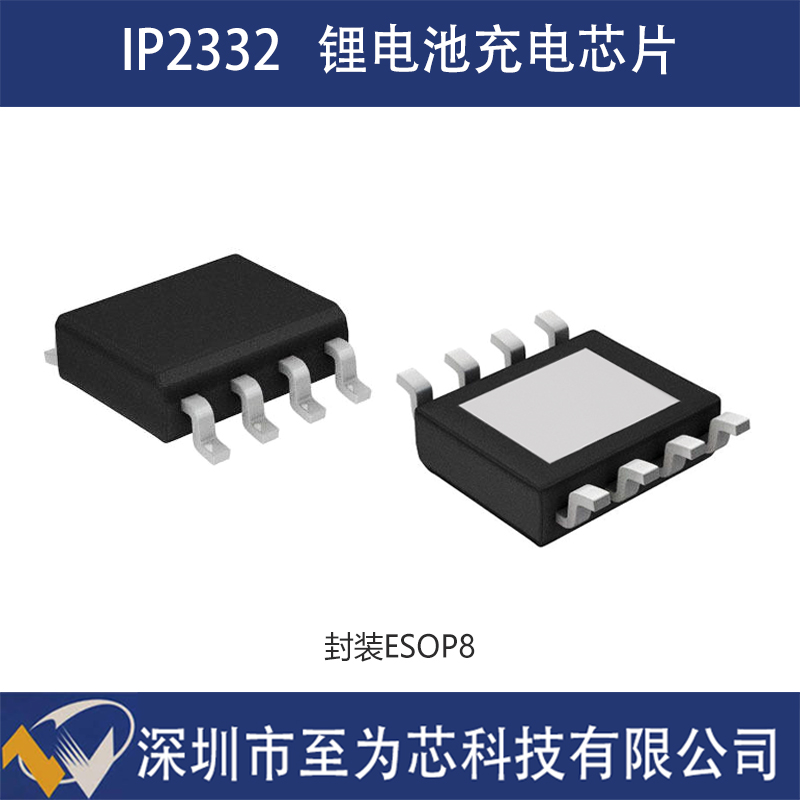

智能穿戴设备：紧凑封装（ESOP8，6.6mm×8.3mm×2.8mm）助力产品轻薄化设计。

四、行业认可与生态扩展

IP2332已成功应用于某品牌头戴降噪耳机H1S等知名产品，其性能获得市场验证。英集芯作为国内领先的电源管理芯片企业，持续推出高性价比解决方案，覆盖移动电源、车载充电器、无线充电器等领域，并与小米、华为等品牌建立深度合作。

对于开发者而言，IP2332提供完整的技术文档与支持，可快速集成至现有设计，缩短产品上市周期。其与英集芯其他芯片（如支持多串锂电池的IP2325/IP2326、升降压控制器IP2368）形成协同效应，为电动工具、相机电池等场景提供全链路快充解决方案。

五、未来展望：便携设备充电的新标杆

随着AIoT设备爆发式增长，市场对高效、安全、紧凑的充电芯片需求将持续攀升。IP2332凭借其技术优势与生态布局，有望在智能穿戴、便携音频、医疗设备等领域进一步渗透，推动行业向高集成度、低功耗方向演进。

结语

英集芯IP2332以创新架构重新定义了单节锂电池充电标准，其高效、安全、灵活的特性，不仅为终端产品赋予更强竞争力，更为开发者提供了降本增效的利器。选择IP2332，即是选择未来便携设备充电的标杆方案。
