1. 绪论：现代电网中的电能质量危机与技术范式转移

全球能源结构的深层转型正在重塑电力系统的基本物理特性。随着“双碳”目标的推进和工业4.0的演进，传统的以同步发电机为主导的线性负载网络，正在迅速转变为以电力电子变流器为核心的非线性、高频化网络。光伏逆变器、风电变流器、电动汽车（EV）充电桩以及工业变频驱动器（VFD）的大规模接入，使得电网中的谐波污染问题从局部的干扰源演变为系统性的安全隐患。

谐波，这一伴随交流电诞生百年的物理现象，在现代电力电子时代呈现出全新的特征。传统的低次谐波（5次、7次）依然存在，但随着脉宽调制（PWM）技术的普及，高次谐波（25次-50次）以及更加棘手的超高次谐波（Supraharmonics，2kHz-150kHz）正日益成为主要威胁。这些高频扰动不仅导致变压器过热、电容器爆炸，更严重干扰了智能电网的通信层（如载波通信），对电网的“可观可控”构成了严峻挑战 。

在此背景下，有源电力滤波器（Active Power Filter, APF）作为一种动态抑制谐波的电力电子装置，其重要性不言而喻。然而，基于传统硅（Silicon, Si）基IGBT器件的APF技术已触及物理极限。受限于Si材料的载流子特性，IGBT难以在维持高效率的同时实现高频开关，导致APF的控制带宽受限，无法有效应对高频谐波，且装置体积庞大、损耗显著。

碳化硅（Silicon Carbide, SiC）作为第三代宽禁带（Wide Bandgap, WBG）半导体的代表，正在引发一场谐波治理的技术革命。SiC MOSFET凭借其超高的临界击穿场强、极低的开关损耗和优异的导热性能，使得APF的开关频率能够从传统的10kHz跃升至50kHz甚至100kHz以上。这种频率的跨越并非简单的量变，它带来了质的飞跃：控制带宽的数倍扩展、无源滤波元件的微型化、以及对复杂波形的瞬时响应能力。

倾佳电子杨茜从物理机理、系统架构、器件特性及经济效益等多个维度，对电力电子谐波进行深度剖析，并全面论证SiC模块在下一代谐波治理装备中的核心价值。报告结合了最新的学术研究、国际标准（IEEE 519, IEC 61000）以及前沿的工业产品数据（如基本半导体BASiC Semiconductor的ED3系列模块），为电力电子工程师和决策者提供一份详尽的技术参考。

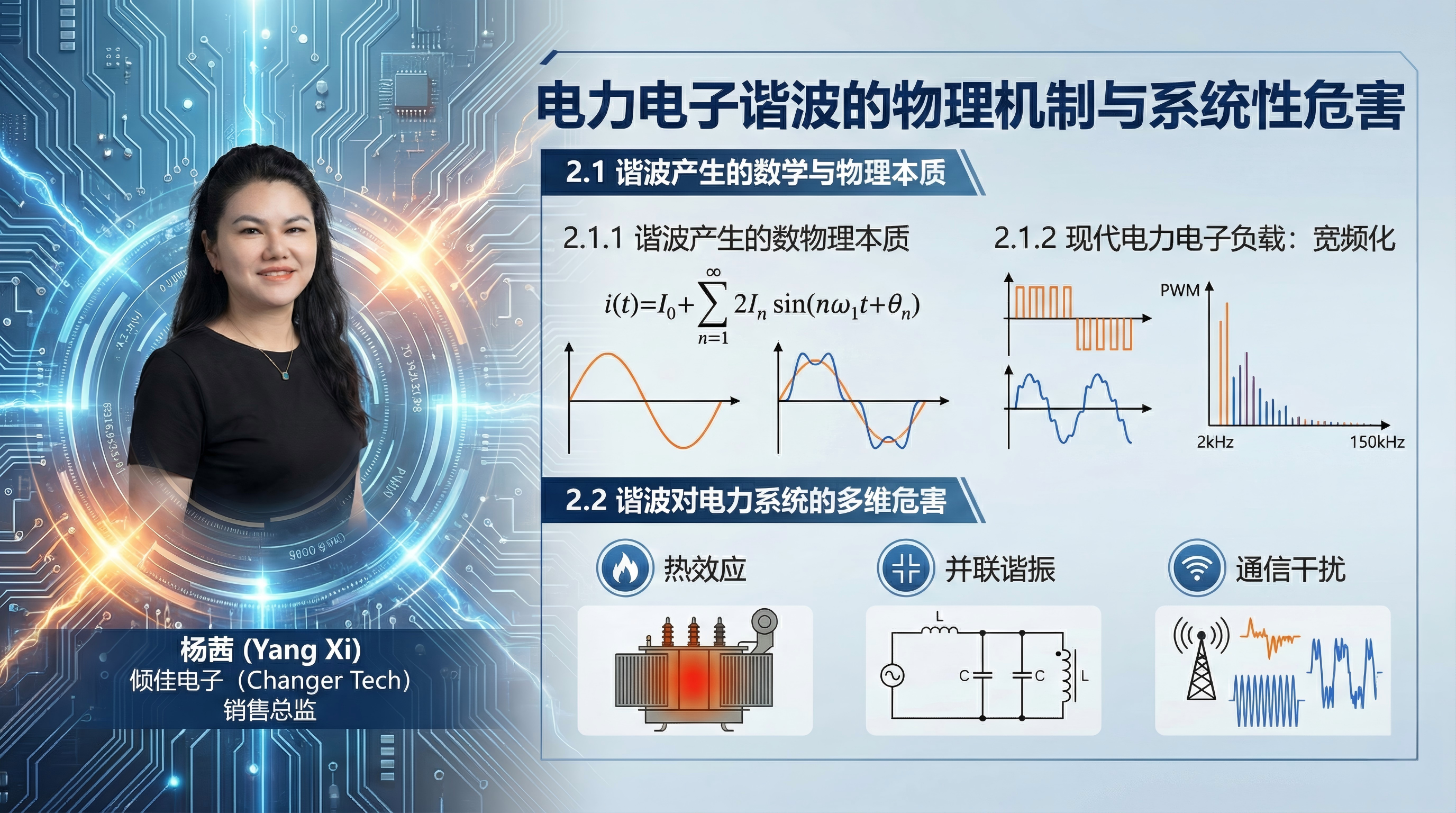

2. 电力电子谐波的物理机制与系统性危害

要通过技术手段治理谐波，首先必须深刻理解其产生的物理根源及其在电网中的传播与相互作用机制。

2.1 谐波产生的数学与物理本质

在理想的交流电力系统中，电压和电流应当是频率单一（基波频率，50Hz或60Hz）的标准正弦波。然而，当正弦电压施加于非线性负载时，电流不再随电压线性变化，而是呈现出脉冲状、断续状或畸变状。根据傅里叶级数（Fourier Series）理论，任何周期性的非正弦波形都可以分解为直流分量、基波分量以及一系列频率为基波整数倍的正弦分量，这些高频分量即为谐波。

数学表达为：

i(t)=I0​+∑n=1∞​2​In​sin(nω1​t+θn​)

其中，n为谐波次数（n=1为基波），In​为第n次谐波的有效值。

2.1.1 传统非线性负载：低频谐波的主导者

传统的非线性负载主要基于自然换相（Line-Commutated）技术，如三相6脉波整流桥。这类负载在导通期间将电网短路至直流侧，电流波形接近方波。其特征谐波次数遵循 h=kp±1 规律（p为脉波灵，6脉波即产生5、7、11、13...次谐波）。这些低频谐波能量巨大，是造成电网损耗的主要根源。

2.1.2 现代电力电子负载：高频与宽频化

随着自关断器件（如IGBT、MOSFET）和PWM技术的应用，谐波频谱发生了显著变化。PWM变流器通过高频开关斩波来合成正弦波，虽然消除了低次谐波，但会在开关频率（fsw​）及其倍频附近产生高幅值的边带谐波。例如，一个开关频率为10kHz的光伏逆变器，会在10kHz、20kHz附近产生显著的谐波群。 更进一步，随着电动汽车充电桩、LED驱动电源的普及，2kHz至150kHz频段的“超高次谐波”日益显著。这一频段不仅包含了PWM开关谐波，还涉及变流器与电网阻抗交互产生的宽频带振荡 。

2.2 谐波对电力系统的多维危害

谐波不仅仅是波形的畸变，它是一种实质性的电磁污染，对电网设备造成热应力、绝缘应力和机械应力。

2.2.1 热效应与设备降额

谐波电流在导体中流动时，受集肤效应（Skin Effect）和邻近效应（Proximity Effect）影响，高频电流趋向于导体表面流动，导致导体的交流电阻（RAC​）随频率急剧增加。

Ploss​=∑h=1∞​Ih2​RAC​(h)

这意味着同样有效值的谐波电流比基波电流产生更多的焦耳热。

变压器： 谐波会导致铁芯中的涡流损耗（与频率平方成正比）和磁滞损耗增加，同时绕组的杂散损耗也会急剧上升。这迫使变压器必须降额运行（K-Factor变压器）以防止绝缘过热老化 。

电缆与中性线： 在三相四线制系统中，3次及其倍数次（零序）谐波电流在星形连接的中性线上由矢量相加变为代数相加，导致中性线电流可能达到相电流的1.73倍甚至更高，引发中性线过热甚至火灾风险 。

2.2.2 并联谐振与过电压

这是谐波最危险的破坏形式。电网中的无功补偿电容器呈现容性阻抗（XC​=1/jωC），而系统变压器和线路呈现感性阻抗（XL​=jωL）。对于特定频率的谐波，当XC​=XL​时，系统发生并联谐振，阻抗趋于无穷大。此时，微小的谐波电流注入即可在电容器两端激发出极高的过电压，或者导致电容器吸入极大的谐波电流而过热爆炸 。

2.2.3 干扰与误动作

过零点漂移： 严重的电压畸变会改变电压过零点的位置，导致依赖过零检测的控制装置（如晶闸管触发电路、同步控制器）误动作或同步失败。

通信干扰： 2-150kHz的超高次谐波恰好覆盖了电力线载波通信（PLC）的工作频段，导致智能电表数据采集失败，不仅影响计费，还阻碍了配电网的数字化管理 。

3. 谐波治理标准与合规性压力

为了遏制谐波污染，国际组织制定了严格的标准，这些标准构成了APF设备研发的技术红线和市场准入条件。

3.1 IEEE 519-2022：系统级治理规范

北美IEEE 519标准是全球公认的权威标准，它强调在公共连接点（PCC）进行治理，不仅限制用户的注入，也规定了电网的电压质量。

短路比（SCR）原则： 该标准引入了短路比概念（ISC​/IL​），即PCC点的短路容量与负载容量之比。SCR越小，代表电网越“弱”，对谐波电流的限制越严格。例如，当SCR < 20时，允许的总需求畸变率（TDD）通常限制在5%以内 。

高次谐波关注： 2022版标准明确要求关注直至50次谐波，并对高频段提出了更具体的指导，这直接对滤波设备的频带宽度提出了硬性要求 。

3.2 IEC 61000系列：设备与兼容性标准

IEC标准体系更为细致，涵盖了兼容性水平（IEC 61000-2-x）和发射限值（IEC 61000-3-x）。

IEC 61000-2-2： 规定了公用低压供电系统的兼容性水平。最新的修正案（AMD1:2017, AMD2:2018）显著增加了关于2kHz至150kHz频段（超高次谐波）的兼容性水平定义，填补了这一“灰色地带”的监管空白 。

IEC 61000-4-7/30： 重新定义了测量方法，要求采用200Hz（2-9kHz）和2000Hz（9-150kHz）的频带聚合方法来评估高频发射，这对APF的检测和控制精度提出了极高要求 。

这些标准的演进趋势非常清晰：监管频段更高、限值更严、对动态性能要求更高。传统的无源滤波器（LC滤波器）因其只能滤除特定频率、易发生谐振且无法适应负载变化，已无法满足现代电网的合规要求。有源电力滤波器（APF）成为刚需。

4. 传统硅基IGBT有源电力滤波器的技术瓶颈

有源电力滤波器（APF）本质上是一个受控电流源，通过检测负载电流中的谐波成分，产生一个幅值相等、相位相反的补偿电流注入电网，从而抵消谐波。尽管APF理论完美，但其工程实现长期受制于核心功率器件——硅基IGBT的物理性能。

4.1 开关频率与损耗的死结

IGBT（绝缘栅双极型晶体管）是一种双极型器件，依靠少子注入来降低导通电阻。然而，在关断过程中，这些存储的少子必须复合消失，导致电流无法瞬间切断，形成“拖尾电流”（Tail Current）。这一拖尾电流与关断电压重叠，产生了巨大的关断损耗（Eoff​）。

频率限制： 为了防止过热，大功率IGBT（如100A以上模块）的开关频率通常被限制在10kHz至20kHz以内 。

效率瓶颈： 即使在此频率下，开关损耗仍占据总损耗的相当比例（30%-50%），限制了系统总效率通常在96%-97%左右 。

4.2 控制带宽的各种限制

根据香农采样定理和控制稳定性原则，数字控制系统的闭环带宽通常只能达到开关频率的1/10到1/5。

对于10kHz开关频率的IGBT APF，其有效电流控制带宽仅为1kHz-2kHz。

补偿能力受限： 1kHz仅相当于50Hz电网的20次谐波。这意味着IGBT APF虽然能有效滤除5、7、11、13次等低频谐波，但对于25次以上的高次谐波（如12脉波整流产生）以及更高频的开关纹波，其补偿能力急剧衰减，甚至因为相位滞后而产生放大效应 。

4.3 滤波器体积与动态响应

APF输出端必须配备LCL滤波器以滤除自身产生的高频开关纹波。电感值（L）的设计与开关频率成反比：

L∝fsw​⋅ΔiVDC​​

由于IGBT限制了fsw​处于低位，设计师被迫采用大电感来抑制纹波。

体积重量大： 巨大的电感和散热器使得传统APF体积庞大，往往占据落地机柜，难以实现壁挂或嵌入式安装。

动态响应慢： 大电感限制了电流的爬升率（di/dt），使得APF难以跟踪快速变化的负载（如电弧炉），导致瞬态补偿效果差 。

5. 碳化硅（SiC）技术：突破物理极限的材料革命

SiC技术的出现，并非对Si技术的简单升级，而是利用宽禁带材料特性对功率半导体进行了重新定义，从根本上解决了上述瓶颈。

5.1 宽禁带材料的物理优势

SiC材料的物理属性在功率电子应用中具有压倒性优势 ：

禁带宽度（Bandgap）： SiC为3.26 eV，Si为1.12 eV。这使得SiC器件具有极低的泄漏电流和极高的工作温度（理论可达600°C，目前封装限制在175°C-200°C）。

临界击穿场强： SiC是Si的10倍（3 MV/cm vs 0.3 MV/cm）。这意味着对于相同的耐压，SiC器件的漂移层厚度仅为Si的1/10，掺杂浓度可提高100倍。这直接导致了导通电阻（RDS(on)​）的大幅降低。

电子饱和漂移速度： SiC是Si的2倍。结合极小的寄生电容，使得SiC器件能够以极高的速度开关。

热导率： SiC是Si的3倍（370 W/m·K vs 150 W/m·K），极大地提升了散热效率。

5.2 SiC MOSFET与Si IGBT的器件级对比

SiC MOSFET是单极型器件，依靠多数载流子导电，不存在少子存储效应。

零拖尾电流： SiC MOSFET在关断时，电流随栅极电压迅速下降，没有IGBT的拖尾电流。实验数据显示，在同等条件下，SiC MOSFET的关断损耗（Eoff​）比Si IGBT降低了约78% ，总开关损耗降低约70%-85% 。

导通特性： IGBT具有固定的VCE(sat)​压降，在小电流下效率较低。而SiC MOSFET呈现纯电阻特性（RDS(on)​），在轻载和半载下（APF的典型工况）导通损耗极低。

5.3 案例分析：基本半导体（BASiC）ED3系列模块

以基本半导体推出的Pcore™2 ED3系列 BMF540R12MZA3模块为例，该产品集中体现了SiC技术在工业级应用中的先进性 ：

规格： 1200V / 540A，专为大功率工业应用设计。

超低内阻： 在25°C时，RDS(on)​典型值仅为2.2 mΩ。实测数据显示，即使在175°C的极端结温下，上桥臂电阻也仅上升至约5.03 mΩ，显示出卓越的高温稳定性。

高速开关能力： 栅极电荷（QG​）仅为1320 nC，内部栅极电阻（Rg(int)​）约2.5Ω，结合极小的反向传输电容（Crss​≈47−92pF），使其具备极高的dv/dt耐受力和开关速度。

先进封装： 该模块采用了氮化硅（Si3​N4​）AMB陶瓷基板。相较于传统的氧化铝（Al2​O3​）或氮化铝（AlN），Si3​N4​不仅热导率高（90 W/mK），更重要的是其抗弯强度高达700 MPa，是AlN的两倍以上。这使得基板更薄（降低热阻），且在经历1000次以上的剧烈温度冲击后仍能保持铜箔不剥离，极大提升了模块在APF这种频繁变负载工况下的可靠性。

6. SiC模块在谐波治理中的核心价值：全方位性能跃迁

将SiC模块应用于APF，不仅仅是更换了开关器件，而是解锁了全新的系统设计自由度，带来了“性能、密度、效率”的三重飞跃。

6.1 突破带宽极限：高次与超高次谐波治理

SiC MOSFET允许APF的开关频率从10kHz提升至50kHz甚至100kHz，且损耗仍低于低频运行的IGBT。

控制带宽扩展： 根据控制理论，闭环带宽可随开关频率线性扩展。100kHz的开关频率允许电流环带宽达到10kHz-15kHz。

全频谱覆盖： 这意味着SiC APF不仅能完美消除传统的50次以内谐波，更有能力对61次及其以上的高次谐波进行补偿。对于目前日益严重的2kHz-10kHz频段的复杂谐波（由光伏、EV充电引起），SiC APF提供了目前唯一可行的有源抑制方案，填补了传统技术的盲区 。

瞬态响应： 响应时间从IGBT时代的百微秒级缩短至10微秒级（< 50 μs）。对于冲击性负载（如点焊机），SiC APF可以在半个周波内完成补偿，彻底消除电压闪变。

6.2 系统微型化与功率密度提升

开关频率的提升直接导致无源元件的指数级减小。

电感减重： 当fsw​提高5倍时，LCL滤波器的电感量可减少约80%。研究表明，SiC方案可使磁性元件的体积和重量减少75%以上 。这不仅降低了铜材和磁芯的成本，更大幅减轻了设备重量。

散热瘦身： 由于总损耗降低，散热器体积可缩小**60%**以上 。

整机形态变革： 传统需要落地柜安装的100A APF，采用SiC方案后可以做成3U或4U高的机架式模块，甚至壁挂式安装，极大节省了昂贵的工业占地面积。例如，Sinexcel的SiC APF实现了体积减小69%，重量减轻48% 。

6.3 极致效率与经济回报（ROI）

尽管SiC模块本身的单价目前是同规格IGBT的2-3倍，但其带来的系统级降本和运行节能足以抵消这一溢价。

运行效率： SiC APF的整机效率通常可达98.5%-99% ，而IGBT APF通常在96%-97%。这2%的效率差在长期运行中意味着巨大的电费节省。

系统BOM成本： 虽然半导体更贵，但电感、电容、散热器、风扇、机柜等组件成本大幅下降。综合分析显示，SiC APF的系统BOM成本在某些设计中已接近甚至低于IGBT方案 。

投资回报： 考虑到更低的安装成本（体积小、无需加固地基）、更低的运行电费以及更长的设备寿命（低温运行），SiC APF的投资回报期（ROI）通常在2-3年内 。

6.4 解决LCL滤波器的阻尼难题

LCL滤波器存在固有的谐振峰，容易引发系统不稳定。传统APF采用无源阻尼（串联电阻），这会产生大量热损耗。SiC APF凭借极高的控制带宽，可以轻松实施有源阻尼（Active Damping）算法。通过反馈电容电流或电网电流，利用高频控制在虚拟域中模拟电阻，既抑制了谐振，又实现了零损耗，进一步提升了系统效率 。

7. 挑战与应对：工程设计中的关键考量

SiC的高速特性是一把双刃剑，在带来性能飞跃的同时，也引入了新的工程挑战。

7.1 EMI与高dv/dt干扰

SiC MOSFET的电压变化率（dv/dt）可达50V/ns - 100V/ns，远超IGBT的5-10V/ns。

挑战： 极高的dv/dt会通过模块基板的寄生电容产生巨大的共模电流（Common Mode Current），导致严重的电磁干扰（EMI），可能引起控制电路误动作或干扰周边设备。同时，高dv/dt会对电机绝缘和轴承造成损伤（如果APF用于电机侧补偿）。

应对： 需要精心设计的EMI滤波器，采用低寄生电感的叠层母排设计。在模块层面，如基本半导体BMF540R12MZA3，通过优化内部布局减少杂散电感，并推荐使用具有**米勒钳位（Miller Clamp）**功能的驱动器。米勒钳位能有效防止因高dv/dt通过米勒电容（Crss​）耦合导致的栅极误导通，确保桥臂安全 。

7.2 驱动与保护

SiC MOSFET的栅极阈值电压（VGS(th)​）较低（约2-3V），且随温度升高而降低（175°C时降至1.85V ）。这意味着其抗噪能力弱于IGBT。

驱动设计： 必须采用负压关断（如-3V至-5V）来提高噪声容限。

短路保护： SiC芯片面积小，热容量小，短路耐受时间（SCWT）通常仅为2-3μs，远低于IGBT的10μs。驱动电路必须具备极快的去饱和检测（Desat）和软关断功能，以在微秒级时间内切断故障电流 。

7.3 高频下的数字控制延迟

随着开关频率提升至100kHz，控制周期缩短至10μs。传统的DSP（数字信号处理器）在采样、计算、PWM更新过程中的数字延迟（通常为1.5个周期）会产生显著的相位滞后，严重侵蚀相位裕度，导致系统不稳定。

解决方案： 采用**FPGA（现场可编程门阵列）作为核心控制器成为趋势。FPGA的并行处理能力可将控制延迟压缩至微秒级。此外，采用无拍频控制（Deadbeat Control）或模型预测控制（MPC）**等先进算法，并结合延迟补偿技术，是发挥SiC高带宽优势的关键 。

8. 结论与展望

通过对电力电子谐波机理的剖析和SiC技术的全面论证，倾佳电子杨茜得出以下核心结论：

必然的替代： 在“双碳”和数字化电网的背景下，谐波治理的需求已从简单的低频滤除升级为宽频带、高精度的电能质量管理。传统的硅基IGBT技术因物理极限已无法适应这一趋势。SiC模块的引入不仅是性能的提升，更是应对未来电网复杂性的必要手段。

SiC的核心价值： SiC模块（如基本半导体ED3系列）通过极低的开关损耗解锁了高频开关（50kHz+）能力。这直接转化为10倍的控制带宽、75%的磁性元件体积缩减、98%以上的系统效率以及对超高次谐波的有效治理能力。

技术成熟度： 随着Si3​N4​ AMB封装、米勒钳位驱动等配套技术的成熟，工业级SiC模块的可靠性已得到充分验证。尽管单管成本仍高于IGBT，但从系统BOM成本和全生命周期TCO（总拥有成本）来看，SiC APF已具备显著的商业竞争力。

展望未来，随着8英寸SiC晶圆量产带来的成本下降，以及智能电网对电能质量要求的进一步严苛，SiC模块将全面取代IGBT，成为有源电力滤波器及各类电能质量装备（如SVG、DVR）的标准核心引擎，为构建清洁、高效、稳定的现代能源体系提供坚实的底层支撑。

表1：100A级APF中Si IGBT与SiC MOSFET方案的综合对比

性能指标	传统硅基 IGBT 方案	SiC MOSFET 方案 (如 ED3)	改进幅度/影响	数据来源
开关频率 (fsw​)	10 kHz - 20 kHz	50 kHz - 100 kHz+	5-10倍提升，解锁宽带控制	16
控制带宽	~1 kHz - 2 kHz	~10 kHz - 15 kHz	可补偿至61次及以上谐波	16
高频谐波治理	无法处理 >2kHz 谐波	有效抑制 2-150kHz 超高次谐波	填补治理盲区	22
开关损耗 (Esw​)	高 (存在严重拖尾电流)	极低 (无拖尾电流)	损耗降低 70%-85%	15
滤波电感体积	基准 (100%)	~25%	体积减小 75%	25
散热系统体积	基准 (100%)	~40%	减小 60% (得益于SiC高导热与低损耗)	27
系统总效率	~96% - 97%	> 98.5% - 99%	损耗减半，显著节能	28
瞬态响应时间	> 100 μs	< 10 μs	极速响应，消除闪变	24

表2：基本半导体(BASiC) BMF540R12MZA3 模块关键参数解析

参数名称	参数值	对APF设计的意义
额定电压 (VDSS​)	1200 V	适用于400V/690V工业电网APF应用
额定电流 (ID​)	540 A	高电流密度，单模块支撑大功率APF
导通电阻 (RDS(on)​)	2.2 mΩ (25°C typ)	极低的导通损耗，优于同级IGBT的VCE(sat)​压降损耗
高温性能 (175∘C)	RDS(on)​≈5.0mΩ	在重载和恶劣散热条件下保持稳定，不发生热失控
栅极电荷 (QG​)	1320 nC	相对较低，降低驱动功率需求，利于高频驱动
封装基板	Si3​N4​ AMB (氮化硅)	机械强度高，耐热冲击，寿命长，适合APF波动负载
阈值电压 (VGS(th)​)	1.85V - 2.7V	较低，提示需使用带米勒钳位的负压驱动方案
