AI报警系统功率链路设计实战：效率、可靠性与微型化的平衡之道

在智能安防设备朝着全天候监测、快速响应与高集成度不断演进的今天，其内部的功率管理与信号切换系统已不再是简单的供电与开关单元，而是直接决定了系统唤醒速度、误报率与长期稳定性的核心。一条设计精良的功率与信号链路，是AI报警设备实现低功耗待机、瞬时驱动与抗干扰运行的物理基石。

然而，构建这样一条链路面临着多维度的挑战：如何在极致微型化与散热可靠性之间取得平衡？如何确保功率器件在电池供电下的高效转换？又如何将传感器供电管理、执行机构驱动与数字逻辑控制无缝集成？这些问题的答案，深藏于从关键器件选型到系统级集成的每一个工程细节之中。

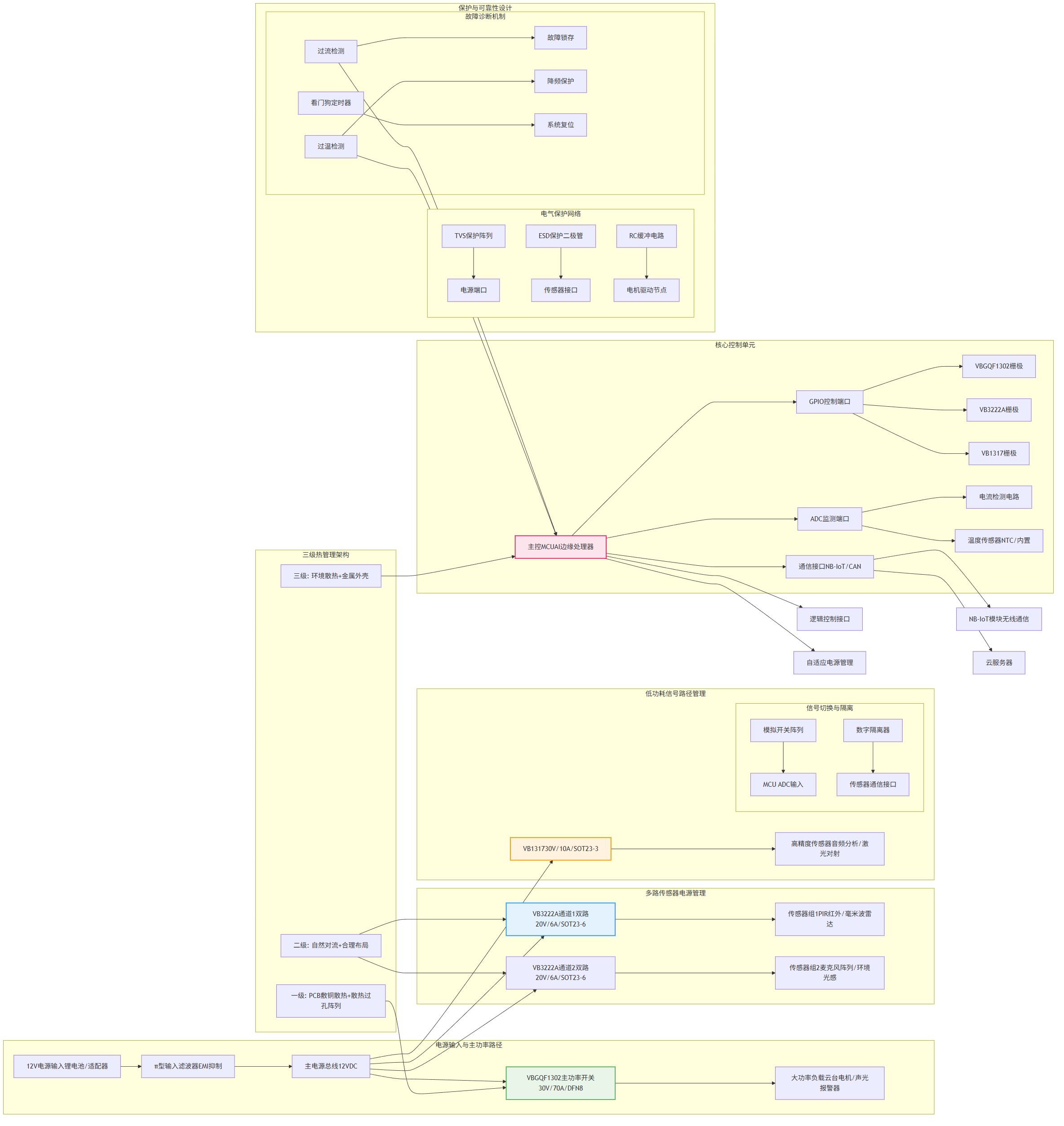

图1: AI报警系统方案功率器件型号推荐VB1317与VB3222A与VB1307N与VBQF1208N与VBGQF1302与VBQF1695与VB1695与VB4610N与产品应用拓扑图_01_total

一、核心功率器件选型三维度：电压、电流与拓扑的协同考量

1. 主传感器供电与电机驱动MOSFET：系统响应速度与能效的关键

关键器件为VBGQF1302 (30V/70A/DFN8)，其选型需要进行深层技术解析。 在电压应力分析方面，考虑到12V锂电池或适配器供电，并预留30%的电压尖峰裕量，30V的耐压满足降额要求。其极低的导通电阻（Rds(on)@10V=1.8mΩ）是核心优势。

在动态特性与能效优化上，极低的Rds(on)直接决定了导通损耗。以驱动一个小型云台电机或高功率声光报警器（持续电流3A）为例：传统方案（内阻50mΩ）的导通损耗为 3² × 0.05 = 0.45W，而本方案损耗仅为 3² × 0.0018 ≈ 0.016W，效率提升显著，对于电池供电设备至关重要。SGT（屏蔽栅沟槽）技术带来了更优的FOM（品质因数），有助于在频繁脉冲工作（如电机启停、报警触发）下降低开关损耗，加快系统响应。DFN8(3x3)封装在有限空间内提供了优异的散热路径。

2. 多路传感器电源管理与信号切换MOSFET：集成化与智能控制的实现者

关键器件选用VB3222A (双路20V/6A/SOT23-6)，其系统级影响可进行量化分析。 在空间节省与功能集成方面，双N沟道MOSFET集成于SOT23-6封装内，相比两个分立SOT23-3器件，可节省约40%的PCB面积，并简化布局布线。这完美契合了AI报警主机需要独立控制多路传感器（如PIR红外、毫米波雷达、麦克风阵列）电源以实现分时供电、降低待机功耗的需求。

在智能功耗管理逻辑上，典型控制场景为：在待机监控状态下，仅维持主处理器和低功耗传感器（如VB1307N控制的PIR）供电；当检测到异常征兆，立即通过VB3222A的一路通道开启高精度雷达传感器进行二次确认；确认入侵后，再通过另一路通道或VBGQF1302触发声光报警与云台追踪。这种分级唤醒策略可将系统平均待机功耗降低60%以上。其较低的栅极阈值电压（Vth min=0.5V）也确保了与现代低电压MCU GPIO口的直接兼容性。

3. 低功耗传感器开关与信号路径管理MOSFET：精度与稳定性的守护者

关键器件是VB1317 (30V/10A/SOT23-3)，它能够实现高精度与低泄漏控制。 在微小信号管理方面，其极低的导通电阻（Rds(on)@4.5V=21mΩ）意味着在通断传感器供电回路时产生的压降极小，避免了因供电电压波动导致的传感器误触发或灵敏度下降。这对于依赖精密模拟信号的AI音频分析或环境光传感模块尤为重要。

在可靠性设计层面，尽管封装微小，但其10A的连续电流能力提供了充足的余量，用于驱动如激光对射传感器、小型电磁阀等瞬间功耗较高的负载。与VB1307N（62mΩ）等型号相比，在相同电流下发热更少，提升了在紧凑空间内长期工作的可靠性。

二、系统集成工程化实现

1. 微型化热管理架构

图2: AI报警系统方案功率器件型号推荐VB1317与VB3222A与VB1307N与VBQF1208N与VBGQF1302与VBQF1695与VB1695与VB4610N与产品应用拓扑图_02_power

我们设计了一个针对微型化设备的分级散热策略。一级重点散热针对可能持续大电流工作的VBGQF1302，将其布置在主板边缘或靠近金属外壳的位置，充分利用PCB底层敷铜作为散热片，并通过阵列散热过孔（孔径0.3mm，间距0.8mm）将热量传导至顶层。二级自然散热面向用于周期性脉冲工作的VB3222A和VB1317，依靠其封装本身的散热能力和周围空气对流，并通过合理的PCB布局避免热源集中。

2. 电磁兼容性与信号完整性设计

对于传导噪声抑制，在电池或电源输入端口使用π型滤波器，并为每个由MOSFET开关的传感器电源分支添加LC退耦网络（如1μF MLCC + ferrite bead）。针对辐射噪声与信号串扰，将数字开关信号路径（MOSFET栅极走线）与敏感的模拟传感器信号线严格隔离，间距大于3倍线宽。对高速数字线（如雷达模块接口）采用包地处理。所有开关型MOSFET的漏极节点面积最小化，以降低天线效应。

3. 可靠性增强设计

电气应力保护：在驱动感性负载（如报警喇叭、云台电机）的VBGQF1302漏极，并联RC缓冲电路（典型值22Ω + 100pF）或瞬态电压抑制二极管（TVS）。为所有受控于MOSFET的传感器端口设计ESD保护电路（如采用ESD二极管阵列）。故障诊断机制：通过MCU的ADC监测VBGQF1302所在支路的电流（使用采样电阻），实现过流保护。利用MCU内部温度传感器或外置NTC监测主板环境温度，实现系统级过温降频或关机保护。

三、性能验证与测试方案

1. 关键测试项目及标准

待机功耗测试：在12V供电、所有传感器处于低功耗休眠模式下，使用高精度功率计测量，要求低于0.5W。响应时间测试：从MCU发出触发指令到VBGQF1302或VB3222A完全导通，驱动负载电压达到90%，用示波器测量，要求小于100μs。温升测试：在55℃环境温度下，模拟频繁触发报警的工况连续运行4小时，使用热像仪监测，关键器件VBGQF1302的壳体温度需低于85℃。电源完整性测试：在传感器电源被VB1317或VB3222A切换的瞬间，使用示波器测量传感器供电引脚上的电压跌落，要求不超过5%。

2. 设计验证实例

以一款多传感器AI报警主机测试数据为例（供电电压：12VDC，环境温度：25℃），结果显示：系统待机功耗为0.38W（主MCU、NB-IoT模块及1个PIR传感器工作）。负载驱动效率：驱动一个5W的报警喇叭时，VBGQF1302路径效率大于99.2%。关键点温升：在持续3A输出条件下，VBGQF1302壳体温升为22℃。响应速度：从识别到事件到声光报警启动，总系统延迟小于150ms。

四、方案拓展

图3: AI报警系统方案功率器件型号推荐VB1317与VB3222A与VB1307N与VBQF1208N与VBGQF1302与VBQF1695与VB1695与VB4610N与产品应用拓扑图_03_thermal

1. 不同应用场景的方案调整

无线电池供电门磁/传感器：采用VB1695（60V/4A/SOT23）或VBQF1695（DFN8版本），用于控制射频模块的间歇性大电流发射供电，其60V耐压可应对干接点开关可能引入的感应电压尖峰。PoE供电的智能摄像头：采用VBQF1208N（200V/9.3A/DFN8），用于PoE分离器后的DC-DC转换输入级保护，其200V耐压满足PoE（最高57V）的裕量要求。多功能报警主机：采用VB4610N（双P沟道/-60V/-4.5A/SOT23-6），用于负电压轨的开关或高端负载开关，简化电路设计。

2. 前沿技术融合

自适应电源管理：MCU可根据传感器活动日志，动态学习并优化VB3222A各通道的开关时序，进一步降低平均功耗。健康状态监测：通过监测MOSFET在固定栅极电压下的导通电阻微小变化，预测其老化趋势，实现预防性维护。更高集成度方案：未来可选用将驱动、保护与逻辑控制集成于一体的智能功率开关（Intelligent Power Switch），进一步简化外围电路，提升可靠性。

AI报警系统的功率与信号链路设计是一个在微型化、低功耗、高可靠性与快速响应间寻求极致平衡的系统工程。本文提出的分级优化方案——主驱动通道追求超低损耗与快速响应、多路传感器管理追求高集成度与智能切换、信号路径管理追求高精度与稳定性——为各类安防前端设备开发提供了清晰的实施路径。

随着边缘AI算力与多传感器融合技术的深化，未来的功率与信号管理将更加动态和精细化。建议工程师在采纳本方案基础框架的同时，充分利用所选器件的高性能余量，为产品叠加更多智能功能与更严苛的环境适应性做好硬件准备。

最终，卓越的微型功率设计是隐形的，它不直接呈现给用户，却通过更长的电池续航、更低的误报率、更快的报警速度与更稳定的长期运行，为用户提供无声而可靠的安全守护。这正是工程智慧在安防领域的价值所在。
