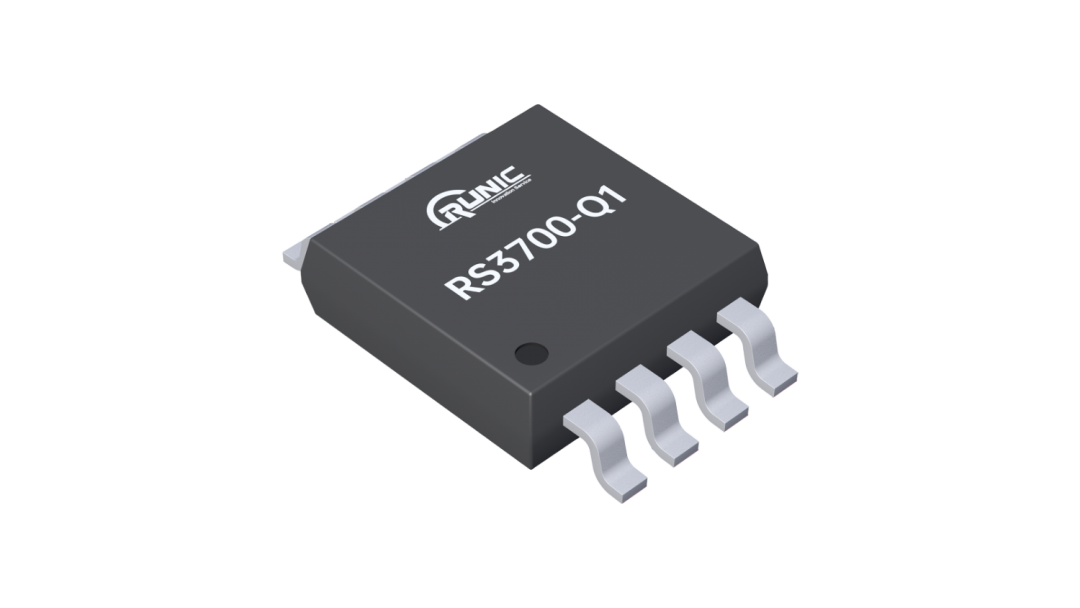

润石科技推出单通道高侧LED驱动芯片RS3700-Q1

RS3700-Q1是一款单通道高侧LED驱动芯片，采用车规级工艺，最大化安全余量设计，具有高达45V的耐压承受能力，提供最大500mA的驱动电流，支持PWM亮度调光，并提供全面的自诊断功能，包括LED开路、对地短路以及单个LED短路检测。 其中RS3700-Q1 A版本支持外部分流电阻实现热共享功能。

RS3700-Q1主要设计用于应用于车尾灯、高位刹车灯、侧标志灯驱动，以及车内小灯的驱动，比如各种指示灯、顶灯、阅读灯、氛围灯。

主要特性如下：

Ø输入电压支持4.5V~40V，极限耐压高达45V

Ø通过外部分流电阻实现热共享功能

Ø单通道高精度电流调光

a、最大500mA输出电流

b、全温度范围内±4.6%电流精度

c、通过外部电阻设置电流

d、支持PWM调光

Ø低Dropout电压，180mV@100mA

Ø提供自诊断和保护功能：

a、LED开路/短路，具有自动恢复功能

b、支持自诊断并具有可调阈值

c、多达15个设备的故障总线，可配置为连带失效或仅失效通道关闭

d、支持低功耗模式/故障模式功耗(每个设备<450μA）

Ø工作结温范围：-40°C ~ 150°C

典型应用电路

乘用车各部件的供电目前仍然以12V电压总线为标准，商用车以24V电压总线为主，接口热插拔瞬间或者传统油车在打火瞬间电池的浪涌电压，在电路设计时工程师都会重点防范，选用高耐压的降压芯片会有更加可靠的安全余量。RS3700-Q1高达45V的耐压余量提供了可靠的应对能力，可以轻松应对这些浪涌电压的冲击。

封装和管脚定义

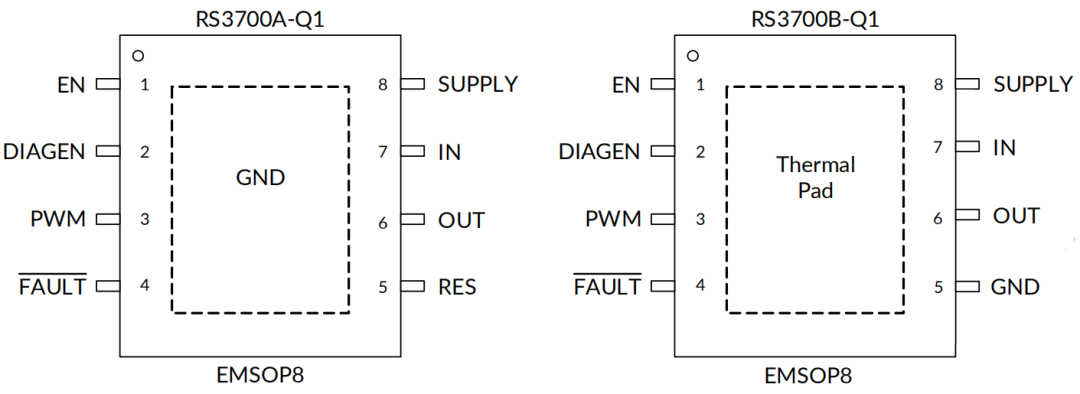

RS3700-Q1系列提供EMSOP8封装，有两种管脚排列，其中A版完全兼容TPS92621-Q1，B版完全兼容TPS92611-Q1，欢迎各界工程师索样对比评测。
