浅析涡街流量计结构

在工业生产的庞大脉络中，每一个精准数据的背后，都隐藏着无数精密仪器的默默守护。涡街流量计结构的独特性和可靠的性能，成为石油、化工、冶金等领域中流量测量的重要工具，也是一位不可或缺的“流量守护者”。

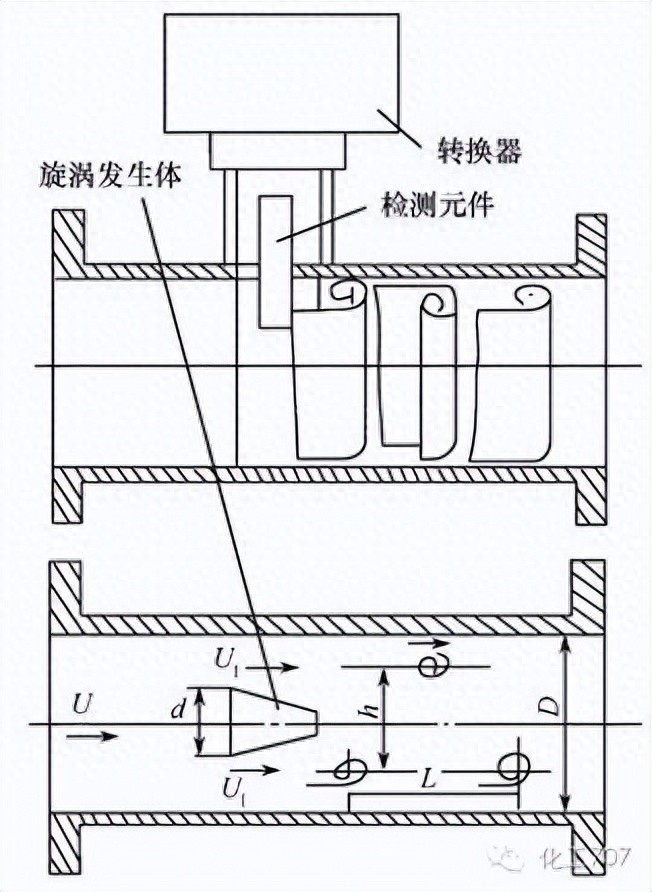

‌ 涡街流量计主要由传感器（含旋涡发生体、检测元件）、转换器、测量管体及辅助部件（如外壳、接线端子等）构成‌，其核心功能是通过卡门涡街原理实现流体流量测量。在流体流过的传感器壳体内，插入一个非流线型柱状物体时，在柱体后面两侧会产生两列交错排列的旋涡，旋涡分离的频率与流速成正比，与柱体的宽度成反比。这种基于卡门涡街原理的设计，不仅确保了测量的高精度，更赋予了仪器极高的可靠性与稳定性。

和晟涡街流量计传感器是由检测体与检测放大器两大部分及连接这两部分的连接杆组成，具有防腐耐用之优点，内部旋涡发生体与表体之间采用气体保护自熔焊接，坚固耐用。检测探头与旋涡发生体的分离结构，使得难以解决的因导压孔堵塞而不能工作的现象得到圆满地解决。结构形式及外型尺寸如图所示:

随着工业4.0时代的到来，涡街流量计结构也在智能化的浪潮中不断创新。与传统流量计相比，和晟测控直击传统涡街流量计的三大难题——量程窄、抗振性差、环境适应性弱，LUB系列涡街流量计结构简单，抗干扰震动、测量范围宽广，全不锈钢表体，经久耐用，DN25-500多种口径选择，量程比可以达1:20，精度高可定制0.75级，多种结构型式可选，可适应不同工况需求，降低维护成本，满足多样化工业应用，提升客户生产效率。不仅如此和晟专业的技术人员可提供正确选型并提供一整套的定制化解决方案。

涡街流量计的结构设计体现了“简单中蕴含精密”的工程哲学。从旋涡发生体的几何优化到检测元件的敏感度提升，每一处细节均服务于流量测量的核心需求。随着材料科学与微电子技术的发展，涡街流量计正朝着更高精度、更强适应性、更低维护成本的方向演进，持续为工业自动化提供关键数据支撑。
